Aimants grappin plats en ferrite dure

Aimants grappin plats en ferrite dure, boîtier en acier inoxydable, avec téton taraudé

INFORMATIONS PRODUITS:
Ces systèmes ont une meilleure résistance à la corrosion que les aimants grappin standard en acier zingué. Ces systèmes ont une meilleure tenue en température que les aimants grappin standard en acier zingué.

Fiche technique
Numéro d'articleD mmd mmH mmHGes mmForce d'adhérence* NPoids gTempérature °C
F25A-4016M525 +0.1/-0.18 +0.2/-0.27 +0.3/-0.216+0.5/-0.33220220 Télécharger le fichier CAD

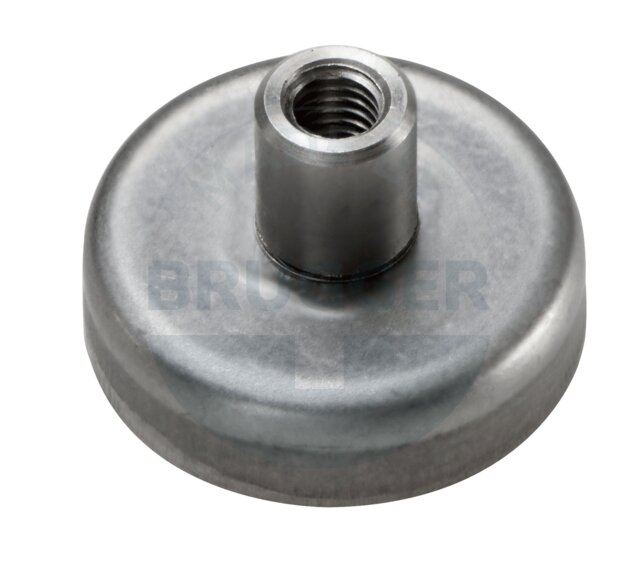

Aimant à pot boîtier en acier inoxydable avec douille filetée 25mm M5 en ferrite dure | © Brugger GmbH
Numéro d'article: F25A-4016M5
D mm: 25 +0.1/-0.1
d mm: 8 +0.2/-0.2
H mm: 7 +0.3/-0.2
HGes mm: 16+0.5/-0.3
Force d'adhérence* N: 32
Poids g: 20
Température °C: 220
F32A-4016M532 +0.1/-0.18 +0.2/-0.27 +0.3/-0.216+0.5/-0.36431220 Télécharger le fichier CAD
Aimant à pot boîtier en acier inoxydable avec douille filetée 32mm M5 en ferrite dure | © Brugger GmbH
Numéro d'article: F32A-4016M5
D mm: 32 +0.1/-0.1
d mm: 8 +0.2/-0.2
H mm: 7 +0.3/-0.2
HGes mm: 16+0.5/-0.3
Force d'adhérence* N: 64
Poids g: 31
Température °C: 220
F40A-4016M540 +0.2/-0.18 +0.2/-0.28 +0.3/-0.216,5+0.5/-0.310056220 Télécharger le fichier CAD
Aimant à pot boîtier en acier inoxydable avec douille filetée 40mm M5 en ferrite dure | © Brugger GmbH
Numéro d'article: F40A-4016M5
D mm: 40 +0.2/-0.1
d mm: 8 +0.2/-0.2
H mm: 8 +0.3/-0.2
HGes mm: 16,5+0.5/-0.3
Force d'adhérence* N: 100
Poids g: 56
Température °C: 220
F50A-4016M550 +0.2/-0.18 +0.2/-0.210 +0.4/-0.218,5+0.6/-0.3175105220 Télécharger le fichier CAD
Aimant à pot boîtier en acier inoxydable avec douille filetée 50mm M5 en ferrite dure | © Brugger GmbH
Numéro d'article: F50A-4016M5
D mm: 50 +0.2/-0.1
d mm: 8 +0.2/-0.2
H mm: 10 +0.4/-0.2
HGes mm: 18,5+0.6/-0.3
Force d'adhérence* N: 175
Poids g: 105
Température °C: 220
F63A-4016M563 +0.3/-0.18 +0.2/-0.214 +0.5/-0.222+0.7/-0.3280228220 Télécharger le fichier CAD
Aimant à pot boîtier en acier inoxydable avec douille filetée 63mm M5 en ferrite dure | © Brugger GmbH
Numéro d'article: F63A-4016M5
D mm: 63 +0.3/-0.1
d mm: 8 +0.2/-0.2
H mm: 14 +0.5/-0.2
HGes mm: 22+0.7/-0.3
Force d'adhérence* N: 280
Poids g: 228
Température °C: 220

* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
