Aimant grappin cylindrique
Les aimants grappins cylindriques sont des systèmes magnétiques dans lesquels un aimant puissant est inséré dans un boîtier cylindrique. Les aimants grappins cylindriques sont utilisés dans des domaines tels que la construction de machines, d'outils et de dispositifs ou les entreprises de peinture.

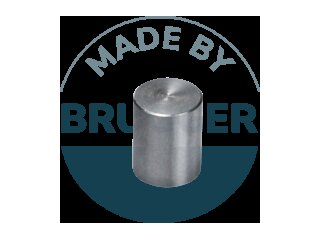

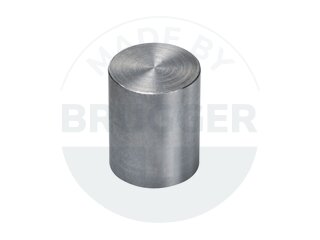

Aimants grappin cylindriques en Néodyme-Fer-Bore (NdFeB)
-
-
-
-
-
-
-
Aimants grappin cylindriques en Samarium-Cobalt (SmCo)

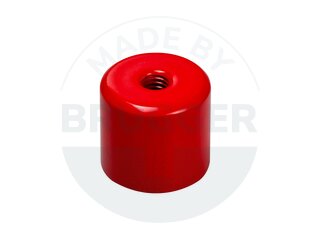

Aimants grappin cylindriques en Aluminium-Nickel-Cobalt (AlNiCo)
-
-
-
-
-
Nos aimants grappins cylindriques pour un effet de force précis et ponctuel !

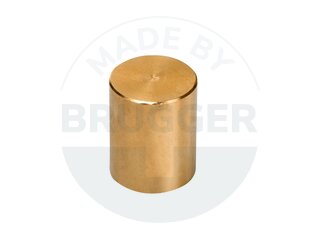

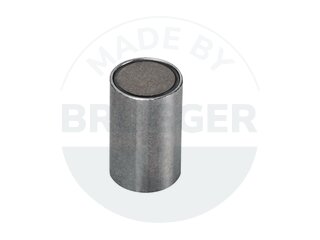

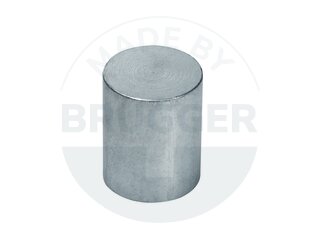

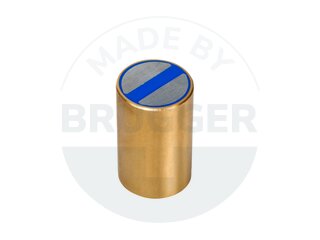

Les aimants grappins cylindriques sont des systèmes magnétiques avec un corps de base cylindrique (boîtier) et se distinguent typiquement par leur grande hauteur. Le boîtier est généralement en acier, dans lequel l'aimant brut est encastré, comme pour les aimants en pot. Les aimants grappins à barre avec boîtier en laiton, en revanche, sont construits avec un aimant brut transversal et deux pièces métalliques adjacentes (également appelé système de pièce polaire), afin d'obtenir une concentration élevée du champ magnétique ou une force d'adhérence. Le diamètre extérieur est, selon le groupe d'articles, rectifié pour s'adapter et permet un montage fixe et précis. Les aimants grappins cylindriques peuvent générer des forces très élevées sur un diamètre minimal. Notre gamme comprend des diamètres compris entre 6 et 63 mm avec des forces d'adhérence de 0,2 kg à 170 kg. Les températures d'utilisation maximales se situent entre 80°C et 450°C. Les aimants grappins cylindriques peuvent être vissés, collés ou enfoncés.
Les aimants grappins cylindriques existent en différentes versions comme :

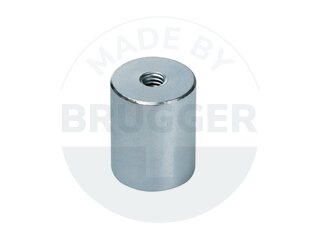

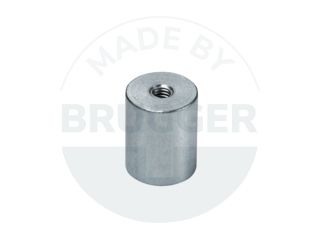

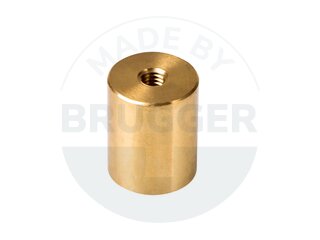

- avec filetage intérieur

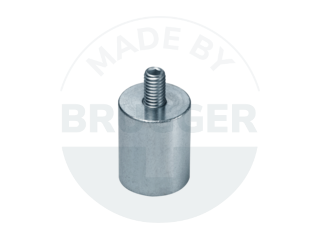

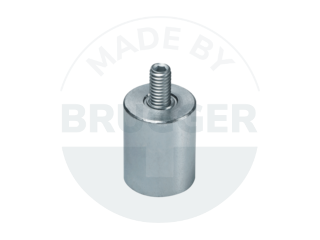

- avec filetage extérieur
- avec tolérance d'ajustement h6
- avec surface d'adhérence usinable
Nos systèmes de préhension de barres s'adaptent parfaitement à vos besoins et sont parfaitement adaptés à une utilisation dans la construction de machines, d'outils et de dispositifs. Ils sont également utilisés dans d'autres branches différentes pour le support, le serrage, le transport et le levage de pièces ferreuses.
Exemples d'applications :
- Support de portes et de volets de fours, de machines et de meubles.
- Fixation de pièces moulées dans des outils et des dispositifs
- Fixation d'installations sur des tables de coffrage
- Comme élément de contact pour le guidage du courant
- Support de dispositifs de mesure
- Support de pièces métalliques pour la peinture au pistolet
