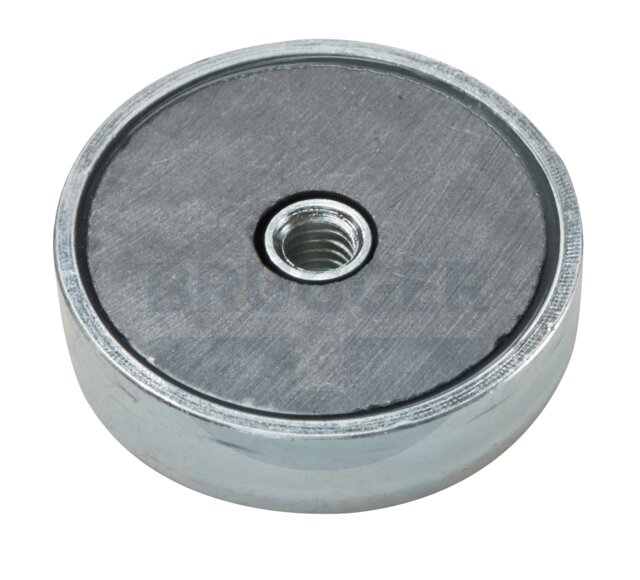

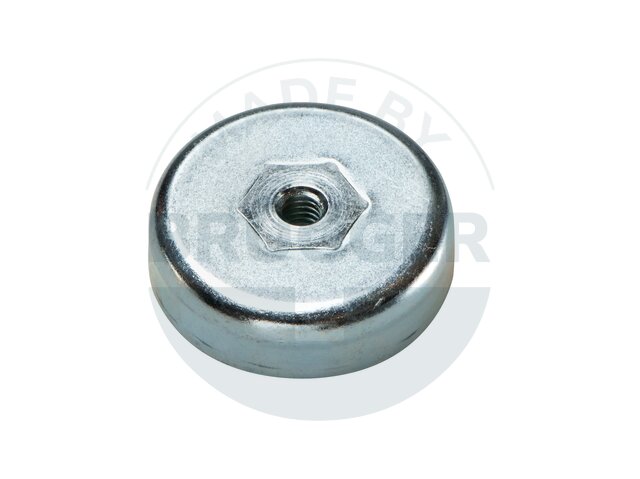

Aimants grappin plats en ferrite dure

Aimants grappin plats en ferrite dure, boîtier en acier, avec filetage intérieur, galvanisés

En alternative aux produits standard, nous proposons aussi des produits spécifiques à vos besoins:
» Option une meilleure protection à la corrosion par un revêtement zingué noir (tenue jusqu'à 720 heures au brouillard salin, selon le type d'aimant)

Fiche technique
Numéro d'articleD mmd mmH mmMForce d'adhérence* NPoids gTempérature °C
F25D-vM425 +0.1/-0.15,2 7 +0.3/-0.2M43618200 Télécharger le fichier CAD
Numéro d'article: F25D-vM4
D mm: 25 +0.1/-0.1
d mm: 5,2
H mm: 7 +0.3/-0.2
M: M4
Force d'adhérence* N: 36
Poids g: 18
Température °C: 200
F32D-vM432 +0.1/-0.15,2 7 +0.3/-0.2M47529200 Télécharger le fichier CAD
Numéro d'article: F32D-vM4
D mm: 32 +0.1/-0.1
d mm: 5,2
H mm: 7 +0.3/-0.2
M: M4
Force d'adhérence* N: 75
Poids g: 29
Température °C: 200
F40D-vM440 +0.2/-0.15,2 8 +0.4/-0.2M49053200 Télécharger le fichier CAD
Numéro d'article: F40D-vM4
D mm: 40 +0.2/-0.1
d mm: 5,2
H mm: 8 +0.4/-0.2
M: M4
Force d'adhérence* N: 90
Poids g: 53
Température °C: 200
F50D-vM650 +0.2/-0.112 10 +0.5/-0.2M617094200 Télécharger le fichier CAD
Numéro d'article: F50D-vM6
D mm: 50 +0.2/-0.1
d mm: 12
H mm: 10 +0.5/-0.2
M: M6
Force d'adhérence* N: 170
Poids g: 94
Température °C: 200
F50D-vM850 +0.2/-0.112 10 +0.5/-0.2M817094200 Télécharger le fichier CAD
Numéro d'article: F50D-vM8
D mm: 50 +0.2/-0.1
d mm: 12
H mm: 10 +0.5/-0.2
M: M8
Force d'adhérence* N: 170
Poids g: 94
Température °C: 200
F63D-vM863 +0.3/-0.113 14 +0.5/-0.2M8290206200 Télécharger le fichier CAD
Numéro d'article: F63D-vM8
D mm: 63 +0.3/-0.1
d mm: 13
H mm: 14 +0.5/-0.2
M: M8
Force d'adhérence* N: 290
Poids g: 206
Température °C: 200
F80D-vM880 +0.3/-0.114,5 18 +0.5/-0.2M8550472200 Télécharger le fichier CAD
Numéro d'article: F80D-vM8
D mm: 80 +0.3/-0.1
d mm: 14,5
H mm: 18 +0.5/-0.2
M: M8
Force d'adhérence* N: 550
Poids g: 472
Température °C: 200
FG080HFD-08v-00 ¹ 80 +0.3/-0.112 10 +0.5/-0.2M8550240200 Télécharger le fichier CAD
Numéro d'article: FG080HFD-08v-00 ¹
D mm: 80 +0.3/-0.1
d mm: 12
H mm: 10 +0.5/-0.2
M: M8
Force d'adhérence* N: 550
Poids g: 240
Température °C: 200
F80D-vM1080 +0.3/-0.114,5 18 +0.5/-0.2M10550466200 Télécharger le fichier CAD
Numéro d'article: F80D-vM10
D mm: 80 +0.3/-0.1
d mm: 14,5
H mm: 18 +0.5/-0.2
M: M10
Force d'adhérence* N: 550
Poids g: 466
Température °C: 200
¹ Carcasses embouties à partir de bandes métalliques. Bords avec un rayon.
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
