Aimants grappin plats en Néodyme-Fer-Bore (NdFeB)

Aimants grappin plats en NdFeB, boîtier en acier estampé, avec perçage et abaissement, galvanisé

En alternative aux produits standard, nous proposons aussi des produits spécifiques à vos besoins:
» Option une meilleure protection à la corrosion par un revêtement zingué noir (tenue jusqu'à 720 heures au brouillard salin, selon le type d'aimant)

Fiche technique
Numéro d'articleD mmd mmd1 mmH mmForce d'adhérence* NPoids gTempérature °C
FG016NdC-00v-1116 +0.2/-0.23,5 +0.2/-0.26,6 +0.7/04,5 +0.2/-0.1655,580 Télécharger le fichier CAD
Aimant à pot en NdFeB boîtier en acier estampé avec trou et lamage galvanisé 16mm | © Brugger GmbH

Topfmagnete ø16mm aus NdFeB, Stahlgehäuse gestanzt, mit Bohrung und Senkung, verzinkt

Numéro d'article: FG016NdC-00v-11
D mm: 16 +0.2/-0.2
d mm: 3,5 +0.2/-0.2
d1 mm: 6,6 +0.7/0
H mm: 4,5 +0.2/-0.1
Force d'adhérence* N: 65
Poids g: 5,5
Température °C: 80
FG020NdC-00v-13 20 +0.2/-0.24,5 +0.1/-0.19,3 +0.05/06 +0.2/-0.11081180 Télécharger le fichier CAD
Aimant à pot en NdFeB boîtier en acier estampé avec trou et lamage galvanisé 20mm | © Brugger GmbH

Topfmagnete ø20mm aus NdFeB, Stahlgehäuse gestanzt, mit Bohrung und Senkung, verzinkt

Numéro d'article: FG020NdC-00v-13
D mm: 20 +0.2/-0.2
d mm: 4,5 +0.1/-0.1
d1 mm: 9,3 +0.05/0
H mm: 6 +0.2/-0.1
Force d'adhérence* N: 108
Poids g: 11
Température °C: 80
FG025NdC-00v-1925 +0.3/-0.35,5 +0.3/-0.311 +1/07 +0.3/-0.31802180 Télécharger le fichier CAD

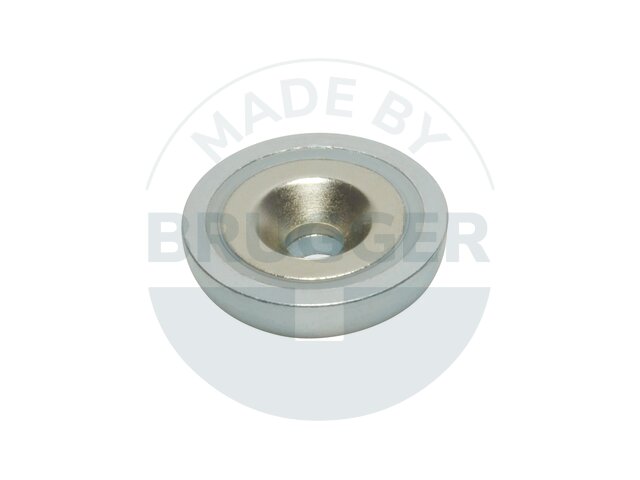

Aimant à pot en NdFeB boîtier en acier estampé avec trou et lamage galvanisé 25mm | © Brugger GmbH

Topfmagnete ø25mm aus NdFeB, Stahlgehäuse gestanzt, mit Bohrung und Senkung, verzinkt

Numéro d'article: FG025NdC-00v-19
D mm: 25 +0.3/-0.3
d mm: 5,5 +0.3/-0.3
d1 mm: 11 +1/0
H mm: 7 +0.3/-0.3
Force d'adhérence* N: 180
Poids g: 21
Température °C: 80
FG032NdC-00v-21 32 +0.3/-0.35,5 +0.3/-0.311 +1/07 +0.3/-0.33303480 Télécharger le fichier CAD
Aimant à pot en NdFeB boîtier en acier estampé avec trou et lamage galvanisé 32mm | © Brugger GmbH

Topfmagnete ø32mm aus NdFeB, Stahlgehäuse gestanzt, mit Bohrung und Senkung, verzinkt

Numéro d'article: FG032NdC-00v-21
D mm: 32 +0.3/-0.3
d mm: 5,5 +0.3/-0.3
d1 mm: 11 +1/0
H mm: 7 +0.3/-0.3
Force d'adhérence* N: 330
Poids g: 34
Température °C: 80
FG047NdC-00v-00 47 +0.2/-0.18,5 +0.1/-0.117,3 +1/09,2 +0.2/-0.37409780 Télécharger le fichier CAD
Aimant à pot en NdFeB boîtier en acier estampé avec trou et lamage galvanisé 47mm | © Brugger GmbH

Topfmagnete ø47mm aus NdFeB, Stahlgehäuse gestanzt, mit Bohrung und Senkung, verzinkt

Numéro d'article: FG047NdC-00v-00
D mm: 47 +0.2/-0.1
d mm: 8,5 +0.1/-0.1
d1 mm: 17,3 +1/0
H mm: 9,2 +0.2/-0.3
Force d'adhérence* N: 740
Poids g: 97
Température °C: 80
Les boîtiers sont fabriqués à partir d'un matériau plat (feuillard d'acier) par formage par traction et compression selon la norme DIN 8584, puis tournés à hauteur. Cette méthode de fabrication en deux étapes permet une production rapide et moins coûteuse. Les coins ou les bords arrondis sont caractéristiques de ce procédé de fabrication.
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
