Rohmagnete aus Samarium-Cobalt (SmCo)

Blockmagnet aus SmCo

PRODUKTHINWEIS:
SmCo Magnete können in fast jeder gewünschten Abmessung und ohne Werkzeugkosten hergestellt werden. Auch Kleinmengen sind daher möglich. Die Oberfläche ist blank. Die Temperaturangabe bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die Geometrie kann die Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten
» zusätzliche Beschichtung (z.B. verzinkt, vernickelt, Epoxy beschichtet)


Datenblatt
ArtikelnummerQualitätL mmB mmH mmHaftkraft* NGewicht gTemperatur °CMagnetisierung
MSAQm7.5x4x1.5RCS26H7,5 +0.1/-0.14 +0.1/-0.11,5 +0.1/-0.13,40,4350axial

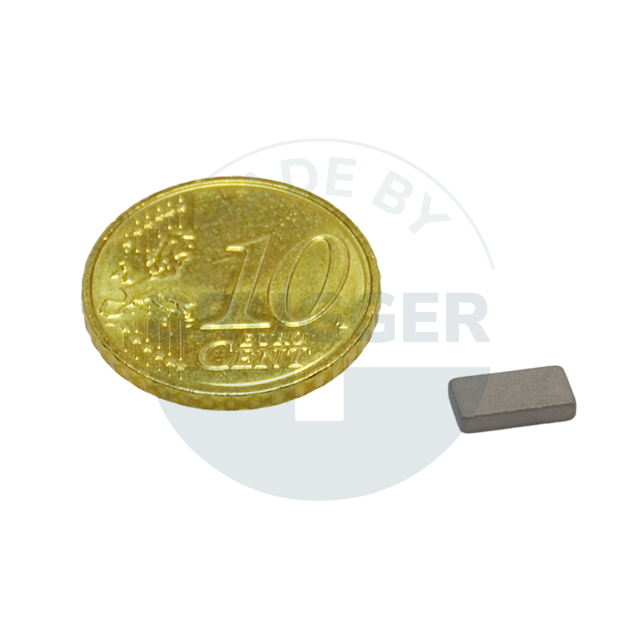

Artikelnummer: MSAQm7.5x4x1.5
Qualität: RCS26H
L mm: 7,5 +0.1/-0.1
B mm: 4 +0.1/-0.1
H mm: 1,5 +0.1/-0.1
Haftkraft* N: 3,4
Gewicht g: 0,4
Temperatur °C: 350
Magnetisierung: axial
MSAQm7.5x6x2RCS26H7,5 +0.1/-0.16 +0.1/-0.12 +0.1/-0.150,7350axial

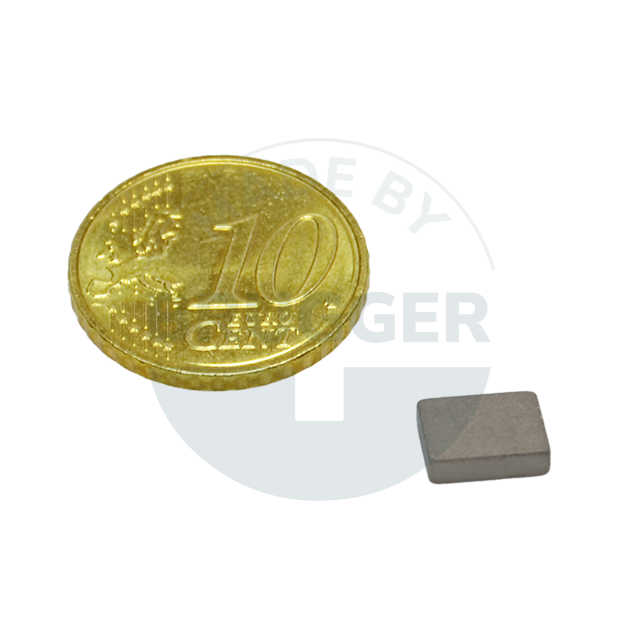

Artikelnummer: MSAQm7.5x6x2
Qualität: RCS26H
L mm: 7,5 +0.1/-0.1
B mm: 6 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 5
Gewicht g: 0,7
Temperatur °C: 350
Magnetisierung: axial
MSAQm10x7.5x2RCS26H10 +0.1/-0.17,5 +0.1/-0.12 +0.1/-0.17,51,2350axial

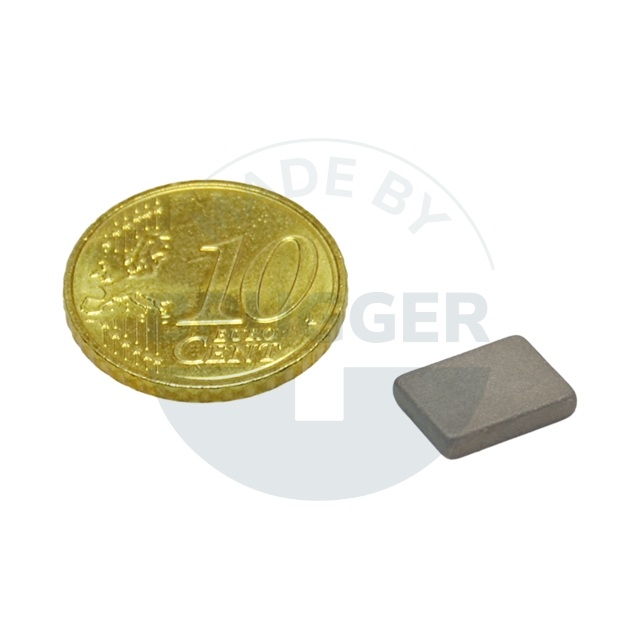

Artikelnummer: MSAQm10x7.5x2
Qualität: RCS26H
L mm: 10 +0.1/-0.1
B mm: 7,5 +0.1/-0.1
H mm: 2 +0.1/-0.1
Haftkraft* N: 7,5
Gewicht g: 1,2
Temperatur °C: 350
Magnetisierung: axial
MSAQm12x9.5x2.5RCS26H12 +0.1/-0.19,5 +0.1/-0.12,5 +0.1/-0.1112,5350axial

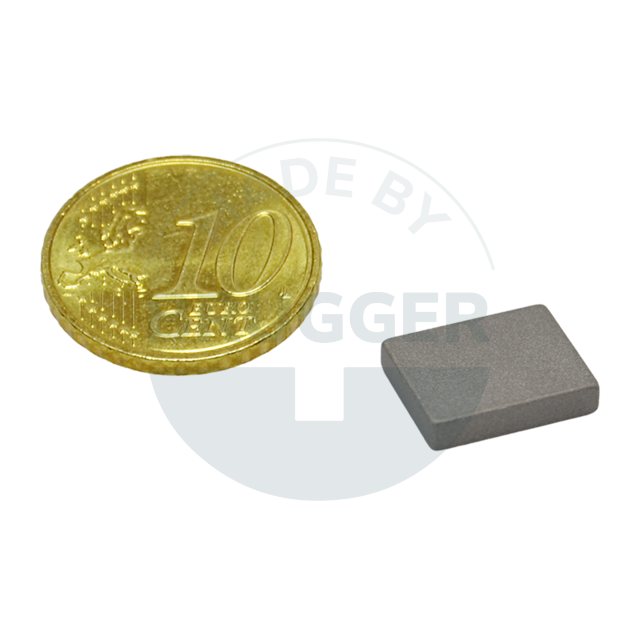

Artikelnummer: MSAQm12x9.5x2.5
Qualität: RCS26H
L mm: 12 +0.1/-0.1
B mm: 9,5 +0.1/-0.1
H mm: 2,5 +0.1/-0.1
Haftkraft* N: 11
Gewicht g: 2,5
Temperatur °C: 350
Magnetisierung: axial
MSAQm16x12x2.5RCS26H16 +0.1/-0.112,5 +0.1/-0.12,5 +0.1/-0.1154350axial

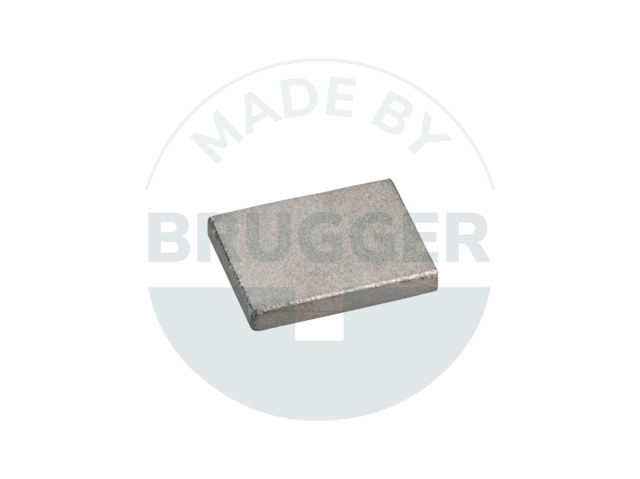

Artikelnummer: MSAQm16x12x2.5
Qualität: RCS26H
L mm: 16 +0.1/-0.1
B mm: 12,5 +0.1/-0.1
H mm: 2,5 +0.1/-0.1
Haftkraft* N: 15
Gewicht g: 4
Temperatur °C: 350
Magnetisierung: axial
MSAQm18x16.5x4RCS26H18 +0.1/-0.116,5 +0.1/-0.14 +0.1/-0.12910350axial
Artikelnummer: MSAQm18x16.5x4
Qualität: RCS26H
L mm: 18 +0.1/-0.1
B mm: 16,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 29
Gewicht g: 10
Temperatur °C: 350
Magnetisierung: axial
MSAQm26x20.3x5RCS26H26 +0.1/-0.120,3 +0.1/-0.15 +0.1/-0.15122350axial
Artikelnummer: MSAQm26x20.3x5
Qualität: RCS26H
L mm: 26 +0.1/-0.1
B mm: 20,3 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 51
Gewicht g: 22
Temperatur °C: 350
Magnetisierung: axial
MSAQm33x26x6.5RCS26H33 +0.1/-0.126,3 +0.1/-0.16,5 +0.1/-0.18547350axial
Artikelnummer: MSAQm33x26x6.5
Qualität: RCS26H
L mm: 33 +0.1/-0.1
B mm: 26,3 +0.1/-0.1
H mm: 6,5 +0.1/-0.1
Haftkraft* N: 85
Gewicht g: 47
Temperatur °C: 350
Magnetisierung: axial
Durch die Höhe (H) magnetisiert
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
