Magnetsystem aus NdFeB, Gummimantel schwarz, mit Zylinderbohrung
PRODUKTHINWEIS:
Empfindliche Oberflächen lassen sich mit gummierten Magnetsystemen optimal schützen. Die spezielle schwarze Gummischicht bewahrt die Oberfläche vor Abrieb oder Kratzern und erhöht gleichzeitig die Haftstärke bei seitlicher Belastung. Dieses runde Magnetsystem verfügt über eine zylindrische Bohrung und kann mit einer Schraube ohne Senkung angebracht werden.
Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Andere Farben bei der Gummierung
» Härtere oder weichere Gummierung
Magnetsystem aus NdFeB, Gummimantel schwarz, ø 18mm, mit Zylinderbohrung
Artikelnummer:
A18C-KsB3.0H6
D mm:
18
d mm:
3
d1 mm:
8,2
H mm:
6
h mm:
3,5
Haftkraft* N:
25
Scherkraft* N:
8
Gewicht g:
5,5
Temperatur °C:
60
Oberfläche:
schwarz
A22C-KsB4.0H6
22
4
8,2
6
3,5
38
15
8
60
schwarz
Magnetsystem aus NdFeB, Gummimantel schwarz, ø 22mm, mit Zylinderbohrung
Artikelnummer:
A22C-KsB4.0H6
D mm:
22
d mm:
4
d1 mm:
8,2
H mm:
6
h mm:
3,5
Haftkraft* N:
38
Scherkraft* N:
15
Gewicht g:
8
Temperatur °C:
60
Oberfläche:
schwarz
A31C-KsB6.0H6
31
6
9
6
3,5
89
25
20
60
schwarz

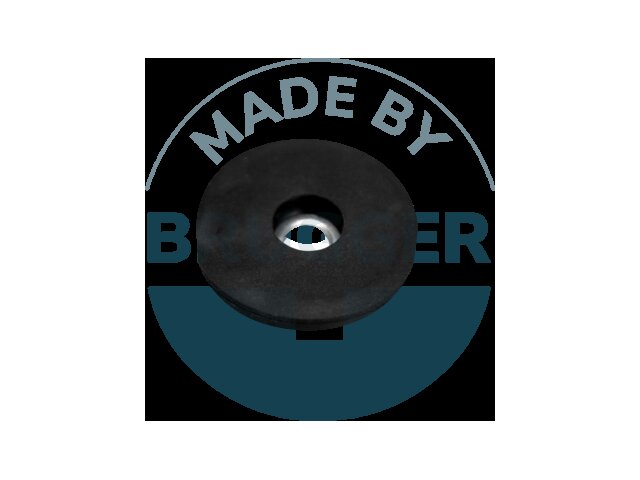

Magnetsystem aus NdFeB, Gummimantel schwarz, ø 31mm, mit Zylinderbohrung
Artikelnummer:
A31C-KsB6.0H6
D mm:
31
d mm:
6
d1 mm:
9
H mm:
6
h mm:
3,5
Haftkraft* N:
89
Scherkraft* N:
25
Gewicht g:
20
Temperatur °C:
60
Oberfläche:
schwarz
A31C-KsB6.0H8
31
6
9
8,5
3,5
89
25
20
60
schwarz

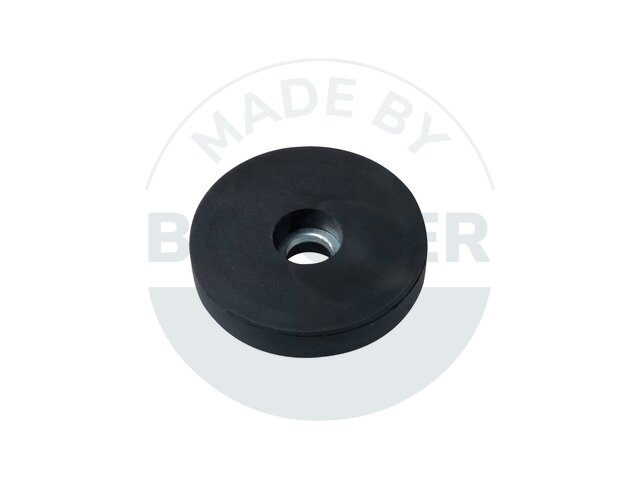

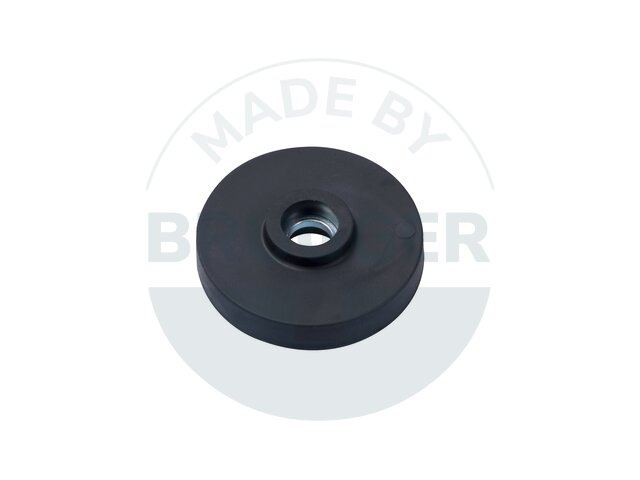

Magnetsystem aus NdFeB, Gummimantel schwarz, ø 31mm, mit Zylinderbohrung
Artikelnummer:
A31C-KsB6.0H8
D mm:
31
d mm:
6
d1 mm:
9
H mm:
8,5
h mm:
3,5
Haftkraft* N:
89
Scherkraft* N:
25
Gewicht g:
20
Temperatur °C:
60
Oberfläche:
schwarz
A57C-KsB8.0H7.6
57
8
25
7,6
3,3
200
78
77
60
schwarz

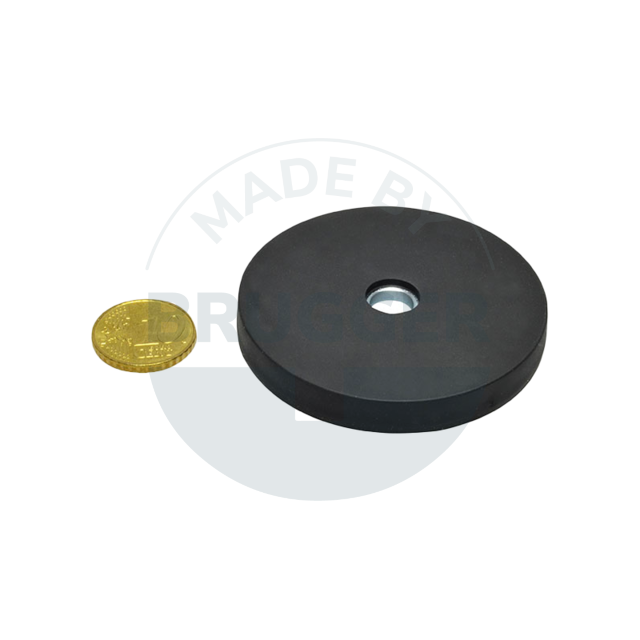

Magnetsystem aus NdFeB, Gummimantel schwarz, ø 57mm, mit Zylinderbohrung
Artikelnummer:
A57C-KsB8.0H7.6
D mm:
57
d mm:
8
d1 mm:
25
H mm:
7,6
h mm:
3,3
Haftkraft* N:
200
Scherkraft* N:
78
Gewicht g:
77
Temperatur °C:
60
Oberfläche:
schwarz
A66C-KsB5.5H8.5
66
5,5
22
8,5
3,2
250
85
100
80
schwarz

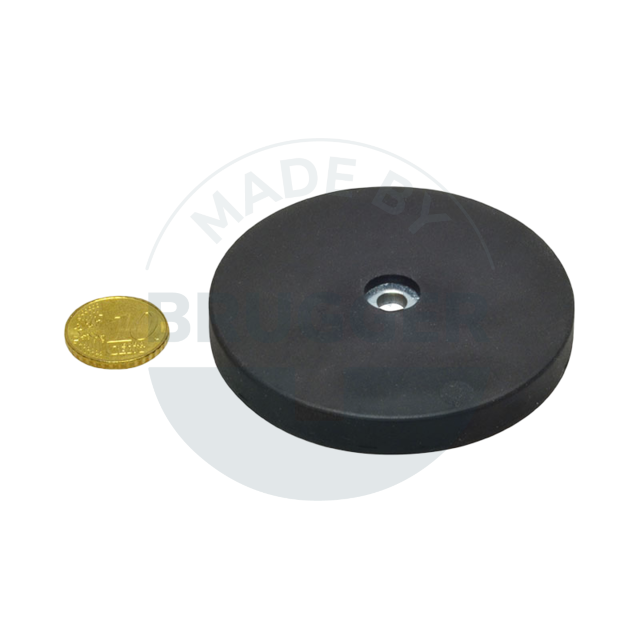

Magnetsystem aus NdFeB, Gummimantel schwarz, ø 66mm, mit Zylinderbohrung
Artikelnummer:
A66C-KsB5.5H8.5
D mm:
66
d mm:
5,5
d1 mm:
22
H mm:
8,5
h mm:
3,2
Haftkraft* N:
250
Scherkraft* N:
85
Gewicht g:
100
Temperatur °C:
80
Oberfläche:
schwarz
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
