Rohmagnete aus Neodym-Eisen-Bor (NdFeB)

Ringmagnet aus NdFeB, mit Senkung, bis 80°C

PRODUKTHINWEIS:
NdFeB Magnete können in fast jeder gewünschten Abmessung und ohne Werkzeugkosten hergestellt werden. Auch Kleinmengen sind daher möglich. Zum Schutz vor Korrosion sind sie Nickel-Kupfer-Nickel (NiCuNi) beschichtet. Die angegebene Temperatur bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die Geometrie kann die
Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten bis N54
» erhöhte Einsatztemperatur bis 220°C
» einseitig selbstklebend durch zusätzliche Folie
» kundenspezifische Formen (z.B. Würfel, Kegel, Kugel, Segmente)
» weitere Beschichtungen (z.B. verzinkt, vergoldet, Epoxy beschichtet)

Datenblatt
Produktvarianten
ArtikelnummerQualitätD mmd mmH mmHaftkraft* NGewicht gTemperatur °CMagnetisierung
RM008NdRi99ng08N358 +0.1/-0.12,6 +0.1/-0.13 +0.1/-0.170,980axial

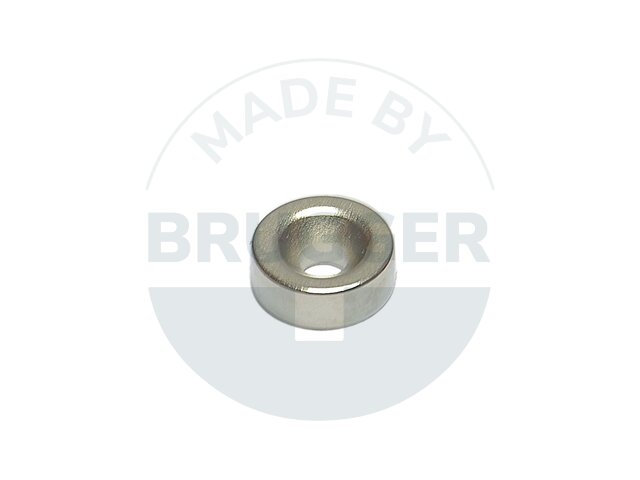

Ringmagnet ø 8 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: RM008NdRi99ng08
Qualität: N35
D mm: 8 +0.1/-0.1
d mm: 2,6 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 7
Gewicht g: 0,9
Temperatur °C: 80
Magnetisierung: axial
RM010NdRi99ng12N3510 +0.1/-0.13,5 +0.1/-0.13 +0.1/-0.1111,480axial

Ringmagnet ø 10 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: RM010NdRi99ng12
Qualität: N35
D mm: 10 +0.1/-0.1
d mm: 3,5 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 11
Gewicht g: 1,4
Temperatur °C: 80
Magnetisierung: axial
MNARm12x3.5x3N3512 +0.1/-0.13,5 +0.1/-0.13 +0.1/-0.1182,280axial

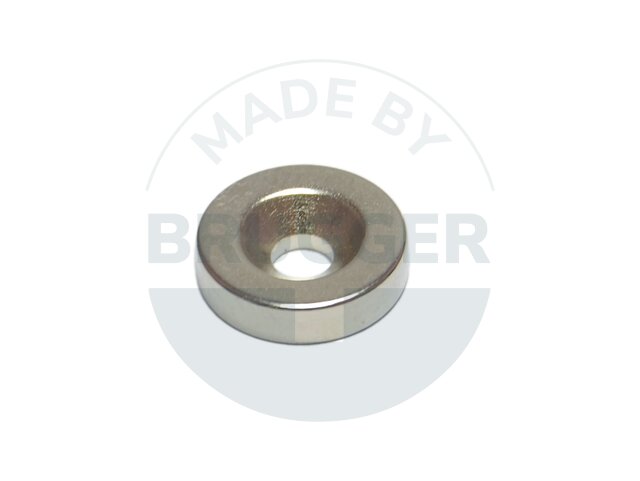

Ringmagnet ø 12 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: MNARm12x3.5x3
Qualität: N35
D mm: 12 +0.1/-0.1
d mm: 3,5 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 18
Gewicht g: 2,2
Temperatur °C: 80
Magnetisierung: axial
MNARm15x4.5x3.5N3515 +0.1/-0.14,5 +0.1/-0.13,5 +0.1/-0.1293,780axial

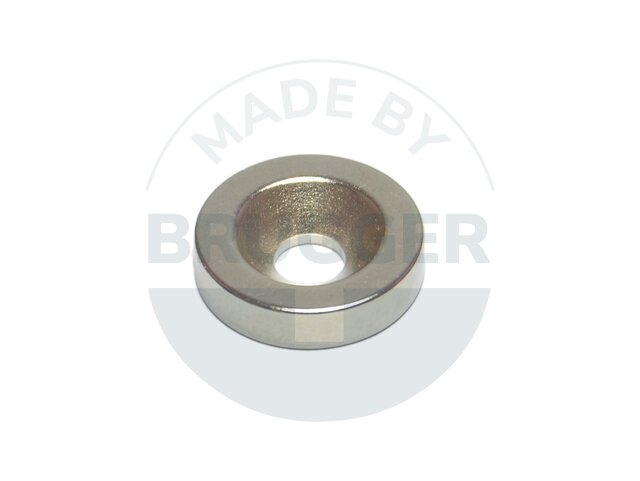

Ringmagnet ø 15 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: MNARm15x4.5x3.5
Qualität: N35
D mm: 15 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 3,5 +0.1/-0.1
Haftkraft* N: 29
Gewicht g: 3,7
Temperatur °C: 80
Magnetisierung: axial
MNARm15x4x3_2PN3515 +0.1/-0.14,5 +0.1/-0.13,5 +0.1/-0.1364802-polig
Artikelnummer: MNARm15x4x3_2P
Qualität: N35
D mm: 15 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 3,5 +0.1/-0.1
Haftkraft* N: 36
Gewicht g: 4
Temperatur °C: 80
Magnetisierung: 2-polig
RM015NdRi99ng30N3515 +0.1/-0.14,5 +0.1/-0.14 +0.1/-0.1304,480axial
Artikelnummer: RM015NdRi99ng30
Qualität: N35
D mm: 15 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 30
Gewicht g: 4,4
Temperatur °C: 80
Magnetisierung: axial
RM017NdRi99ng00N4817 +0.1/-0.14,5 +0.1/-0.15 +0.1/-0.1507,680axial

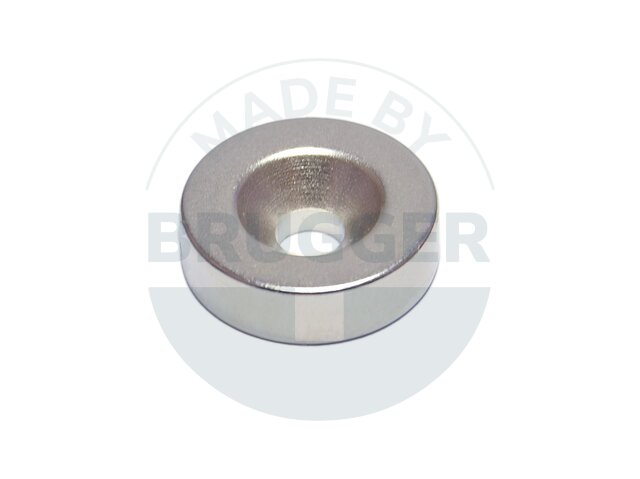

Ringmagnet ø 17 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: RM017NdRi99ng00
Qualität: N48
D mm: 17 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 5 +0.1/-0.1
Haftkraft* N: 50
Gewicht g: 7,6
Temperatur °C: 80
Magnetisierung: axial
MNARm18x4.5x4N3518 +0.1/-0.14,5 +0.1/-0.14 +0.1/-0.1416,580axial

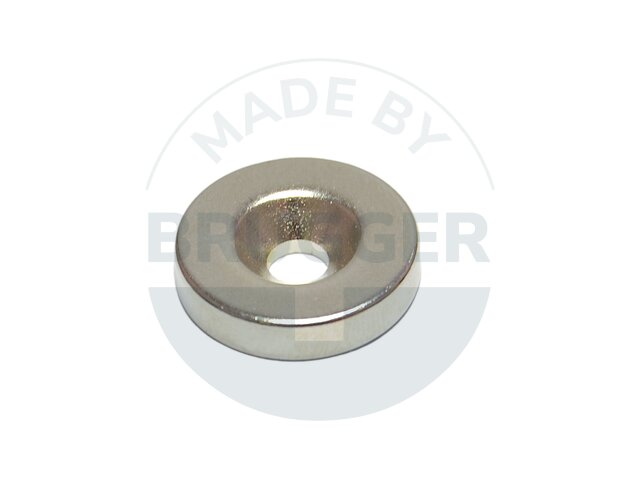

Ringmagnet ø 18 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: MNARm18x4.5x4
Qualität: N35
D mm: 18 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 41
Gewicht g: 6,5
Temperatur °C: 80
Magnetisierung: axial
RM020NdRi88ng01N3520 +0.1/-0.13,5 +0.1/-0.13 +0.1/-0.1526,6802-polig
Artikelnummer: RM020NdRi88ng01
Qualität: N35
D mm: 20 +0.1/-0.1
d mm: 3,5 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 52
Gewicht g: 6,6
Temperatur °C: 80
Magnetisierung: 2-polig
RM023NdRi99ng09N3523 +0.1/-0.14,5 +0.1/-0.14 +0.1/-0.1651280axial
Artikelnummer: RM023NdRi99ng09
Qualität: N35
D mm: 23 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 65
Gewicht g: 12
Temperatur °C: 80
Magnetisierung: axial
MNARm24x5.5x4N3524 +0.1/-0.15,5 +0.1/-0.14 +0.1/-0.1661480axial

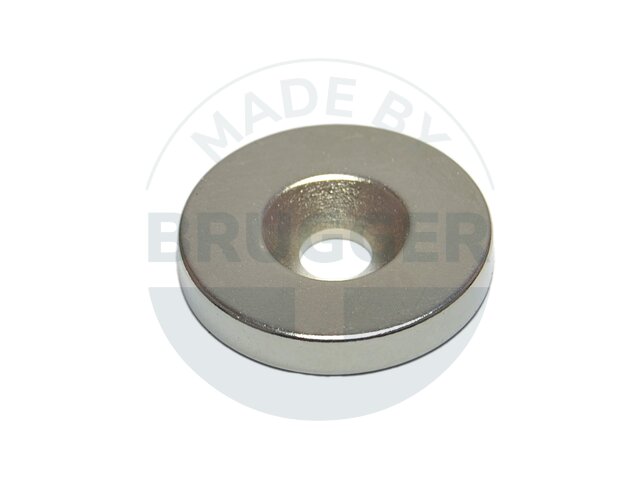

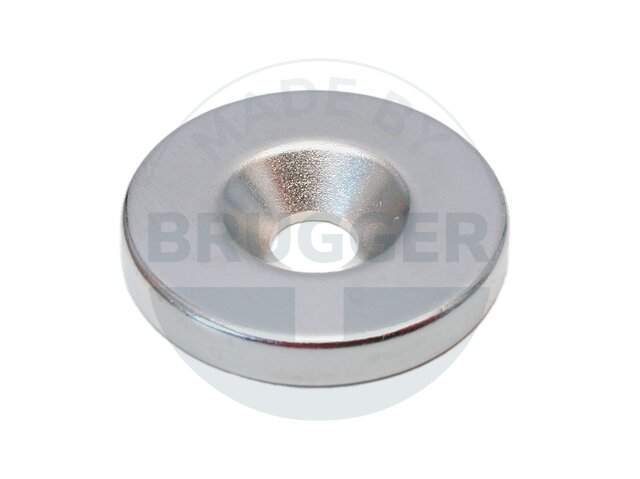

Ringmagnet ø 24 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: MNARm24x5.5x4
Qualität: N35
D mm: 24 +0.1/-0.1
d mm: 5,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 66
Gewicht g: 14
Temperatur °C: 80
Magnetisierung: axial
RM027NdRi99ng04N3527 +0.1/-0.14,5 +0.1/-0.14 +0.1/-0.1801680axial
Artikelnummer: RM027NdRi99ng04
Qualität: N35
D mm: 27 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 80
Gewicht g: 16
Temperatur °C: 80
Magnetisierung: axial
RM034NdRi99ng01N3534 +0.1/-0.14,5 +0.1/-0.14 +0.1/-0.11002680axial
Artikelnummer: RM034NdRi99ng01
Qualität: N35
D mm: 34 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 100
Gewicht g: 26
Temperatur °C: 80
Magnetisierung: axial
RM040NdRi99ng02N4040 +0.1/-0.111,5 +0.5/-0.54 +0.1/-0.11303480axial

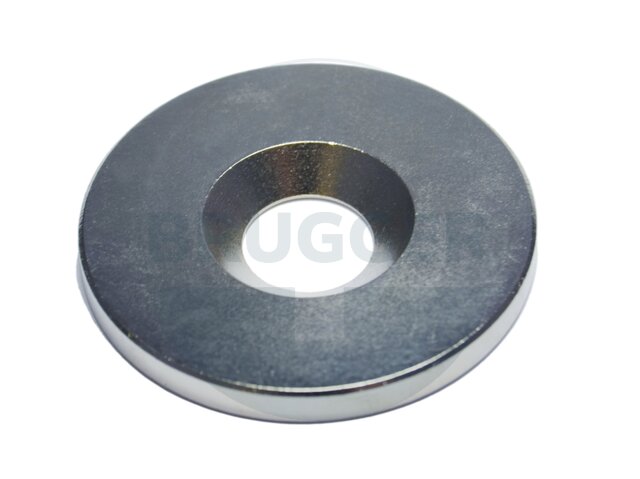

Ringmagnet ø 40 mm aus NdFeB, mit Senkung, bis 80°C

Artikelnummer: RM040NdRi99ng02
Qualität: N40
D mm: 40 +0.1/-0.1
d mm: 11,5 +0.5/-0.5
H mm: 4 +0.1/-0.1
Haftkraft* N: 130
Gewicht g: 34
Temperatur °C: 80
Magnetisierung: axial
RM042NdRi99ng02N3542 +0.1/-0.14,5 +0.1/-0.14 +0.1/-0.11204180axial
Artikelnummer: RM042NdRi99ng02
Qualität: N35
D mm: 42 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 120
Gewicht g: 41
Temperatur °C: 80
Magnetisierung: axial
Durch die Höhe (H) magnetisiert
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
