Rohmagnete aus Samarium-Cobalt (SmCo)

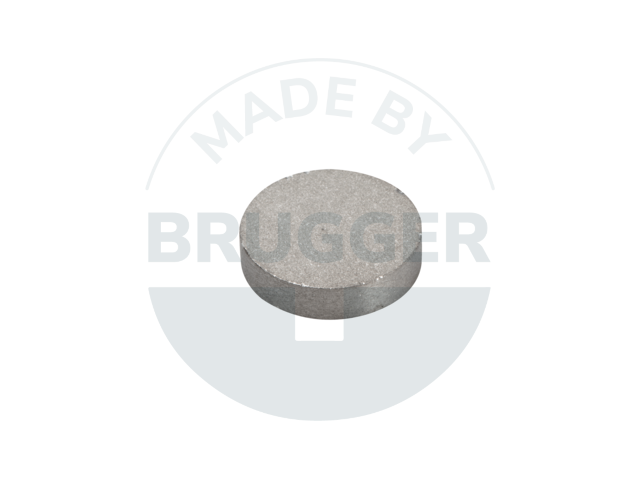

Scheibenmagnet aus SmCo

PRODUKTHINWEIS:
SmCo Magnete können in fast jeder gewünschten Abmessung und ohne Werkzeugkosten hergestellt werden. Auch Kleinmengen sind daher möglich. Die Oberfläche ist blank. Die Temperaturangabe bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die Geometrie kann die Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten
» zusätzliche Beschichtung (z.B. verzinkt, vernickelt, Epoxy beschichtet)


Datenblatt
ArtikelnummerQualitätD mmH mmHaftkraft* NGewicht gTemperatur °CMagnetisierung

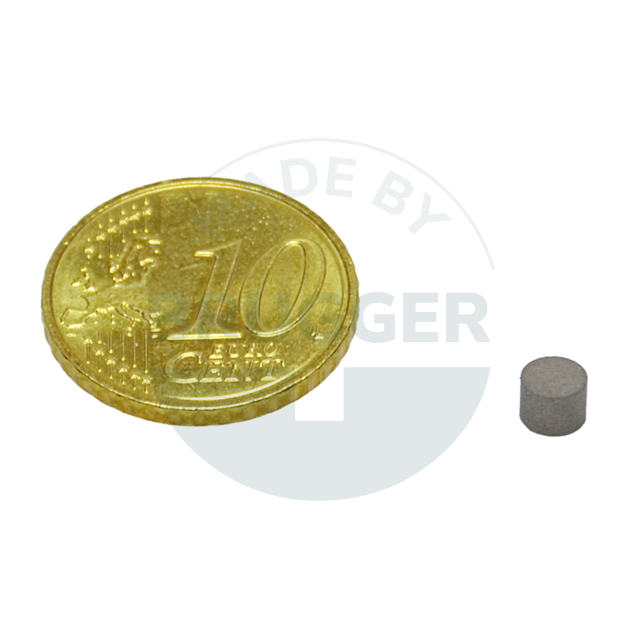

MSASm4x3 RCS26H4 +0.1/-0.13 +0.1/-0.12,50,3350axial
Artikelnummer: MSASm4x3
Qualität: RCS26H
D mm: 4 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 2,5
Gewicht g: 0,3
Temperatur °C: 350
Magnetisierung: axial

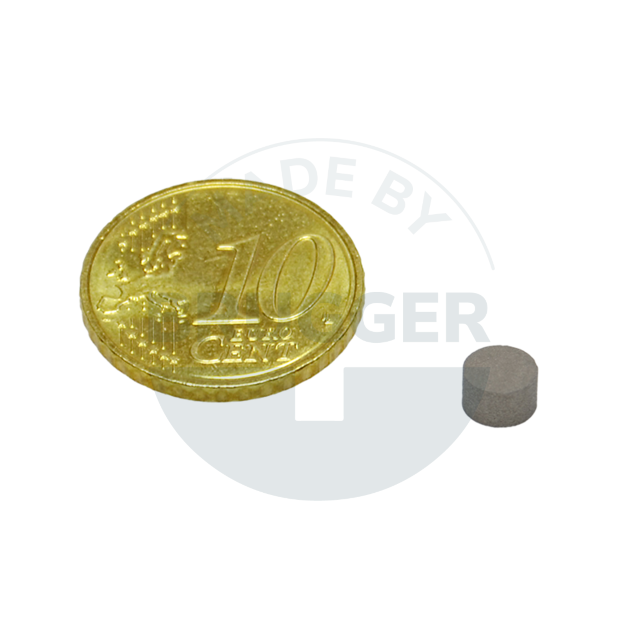

MSASm5x3 RCS26H5 +0.1/-0.13 +0.1/-0.13,50,5350axial
Artikelnummer: MSASm5x3
Qualität: RCS26H
D mm: 5 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 3,5
Gewicht g: 0,5
Temperatur °C: 350
Magnetisierung: axial

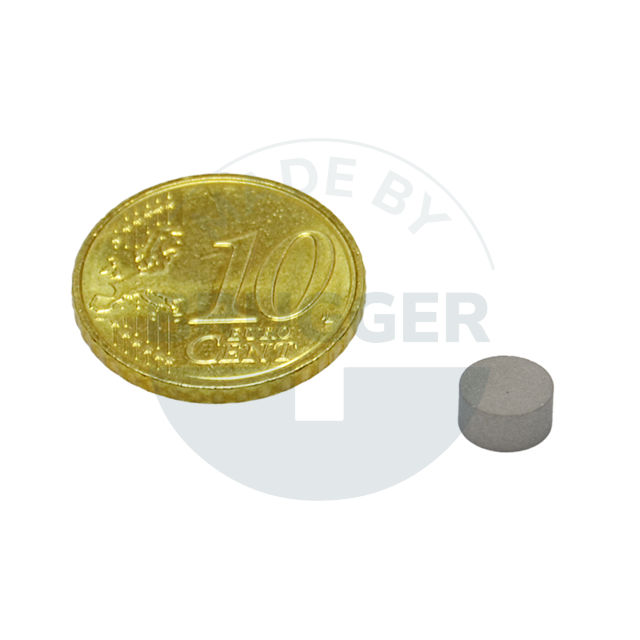

MSASm6x3 RCS26H6 +0.1/-0.13 +0.1/-0.140,7350axial
Artikelnummer: MSASm6x3
Qualität: RCS26H
D mm: 6 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 4
Gewicht g: 0,7
Temperatur °C: 350
Magnetisierung: axial

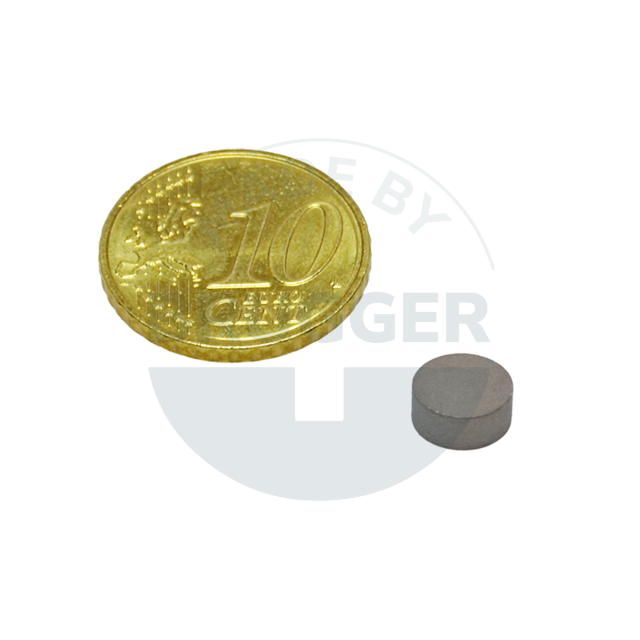

MSASm7x3RCS26H7 +0.1/-0.13 +0.1/-0.160,9350axial
Artikelnummer: MSASm7x3
Qualität: RCS26H
D mm: 7 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 6
Gewicht g: 0,9
Temperatur °C: 350
Magnetisierung: axial

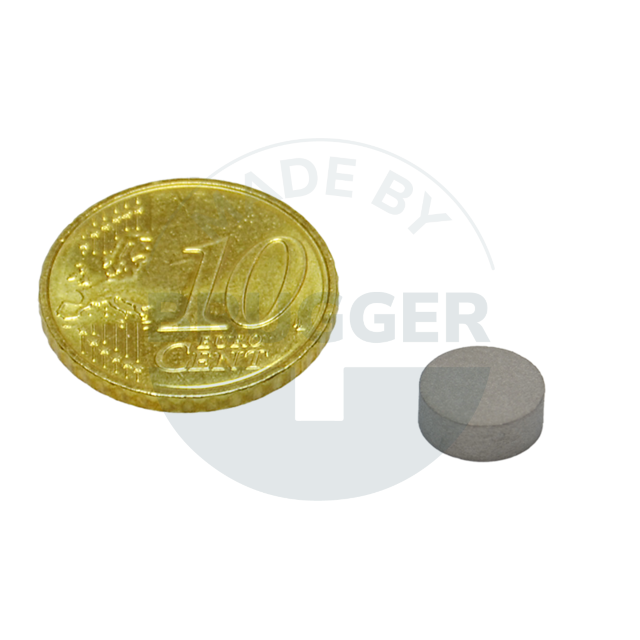

RM008SCSb99rh11RCS26H8 +0.1/-0.13 +0.1/-0.18,51,3350axial
Artikelnummer: RM008SCSb99rh11
Qualität: RCS26H
D mm: 8 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 8,5
Gewicht g: 1,3
Temperatur °C: 350
Magnetisierung: axial

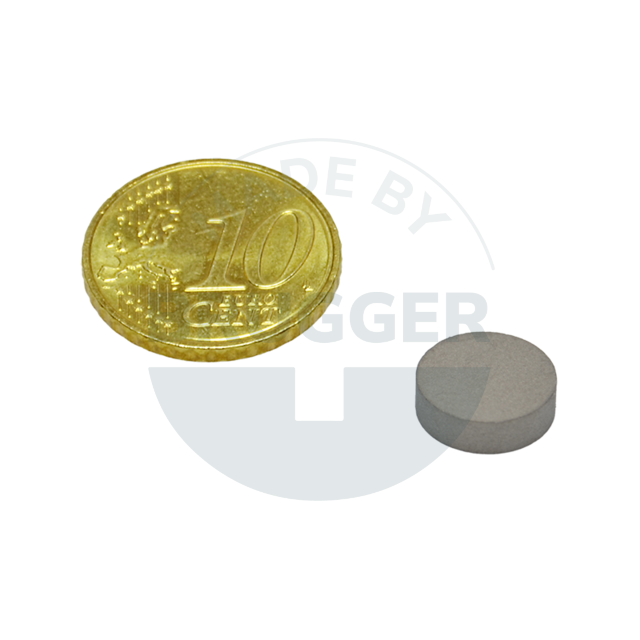

MSASm10x3 RCS26H10 +0.1/-0.13 +0.1/-0.1102350axial
Artikelnummer: MSASm10x3
Qualität: RCS26H
D mm: 10 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 10
Gewicht g: 2
Temperatur °C: 350
Magnetisierung: axial

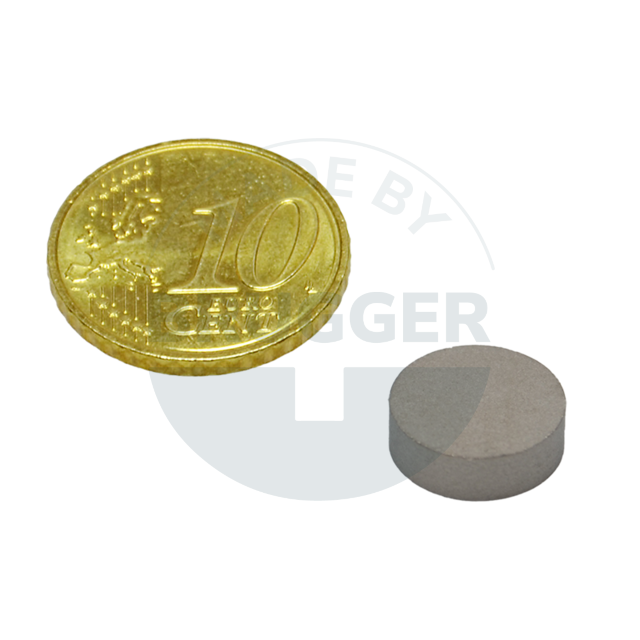

RM011SCSb99rh00RCS26H11 +0.1/-0.13,5 +0.1/-0.1122,8350axial
Artikelnummer: RM011SCSb99rh00
Qualität: RCS26H
D mm: 11 +0.1/-0.1
H mm: 3,5 +0.1/-0.1
Haftkraft* N: 12
Gewicht g: 2,8
Temperatur °C: 350
Magnetisierung: axial

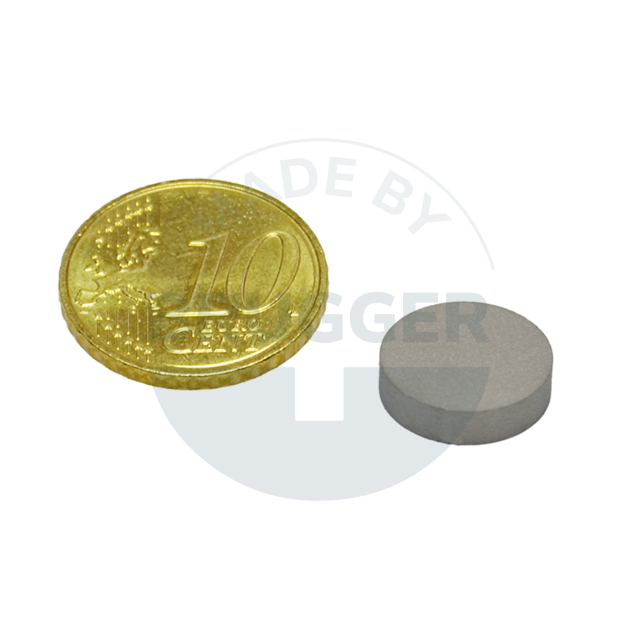

MSASm12x3 RCS26H12 +0.1/-0.13 +0.1/-0.1122,8350axial
Artikelnummer: MSASm12x3
Qualität: RCS26H
D mm: 12 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 12
Gewicht g: 2,8
Temperatur °C: 350
Magnetisierung: axial

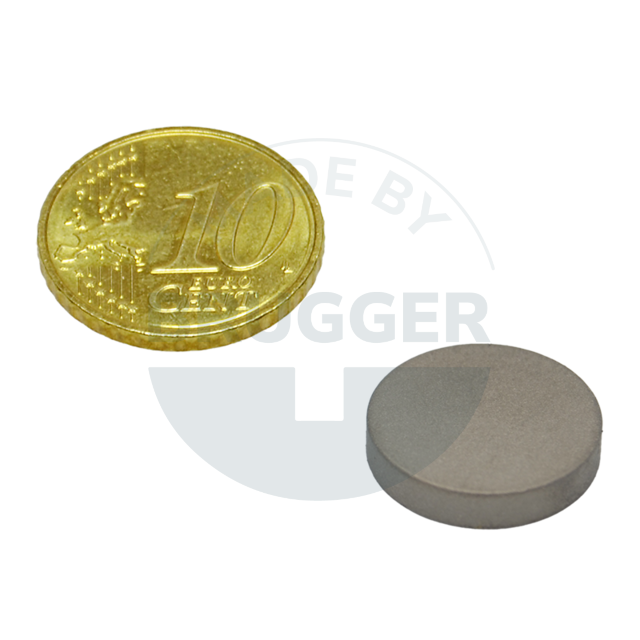

RM015SCSb99rh03RCS26H15 +0.1/-0.13 +0.1/-0.1184,4350axial
Artikelnummer: RM015SCSb99rh03
Qualität: RCS26H
D mm: 15 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 18
Gewicht g: 4,4
Temperatur °C: 350
Magnetisierung: axial

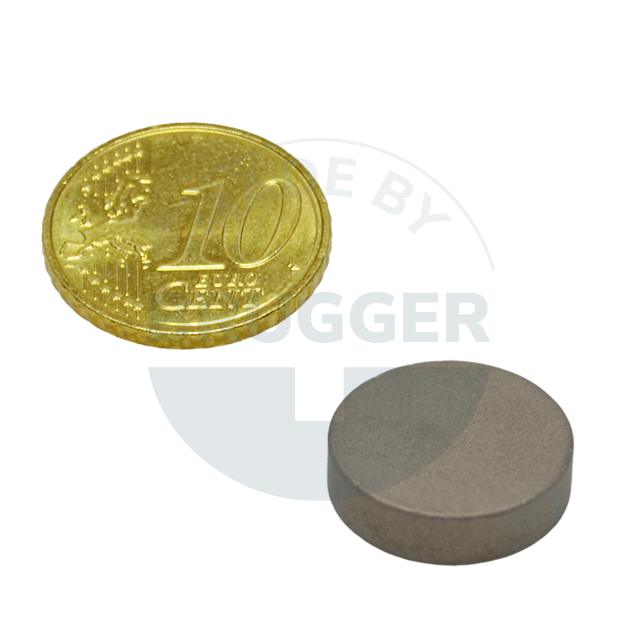

RM015SCSb99rh05RCS26H15 +0.1/-0.14 +0.1/-0.1225,9350axial
Artikelnummer: RM015SCSb99rh05
Qualität: RCS26H
D mm: 15 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 22
Gewicht g: 5,9
Temperatur °C: 350
Magnetisierung: axial

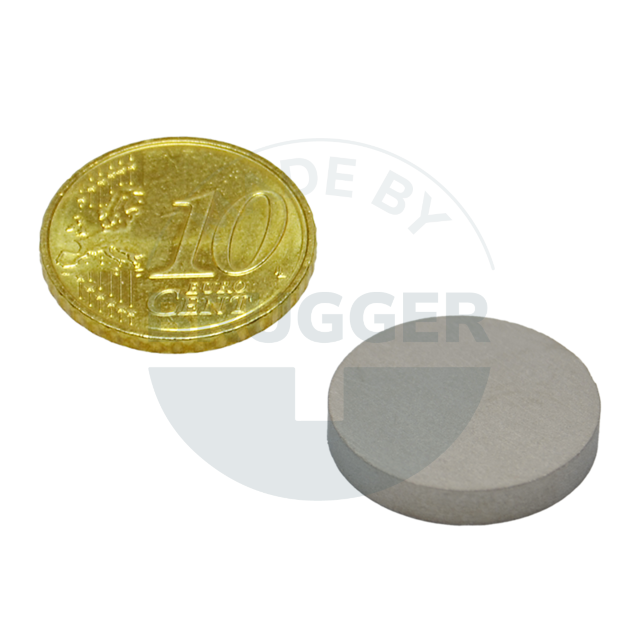

RM018SCSb99rh02RCS26H18 +0.1/-0.13 +0.1/-0.1256,4350axial
Artikelnummer: RM018SCSb99rh02
Qualität: RCS26H
D mm: 18 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 25
Gewicht g: 6,4
Temperatur °C: 350
Magnetisierung: axial

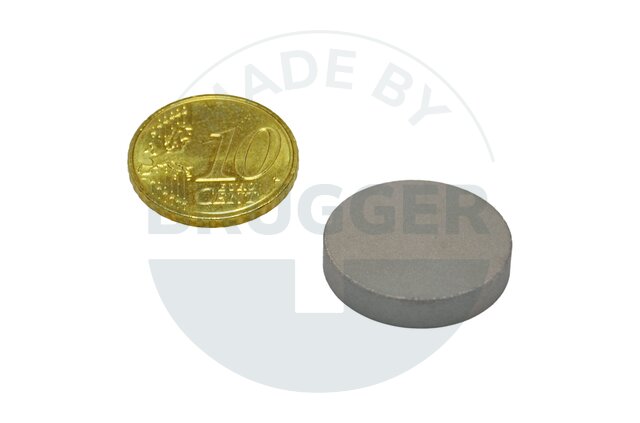

RM020SCSb99rh07RCS26H20 +0.1/-0.14 +0.1/-0.13210350axial
Artikelnummer: RM020SCSb99rh07
Qualität: RCS26H
D mm: 20 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 32
Gewicht g: 10
Temperatur °C: 350
Magnetisierung: axial

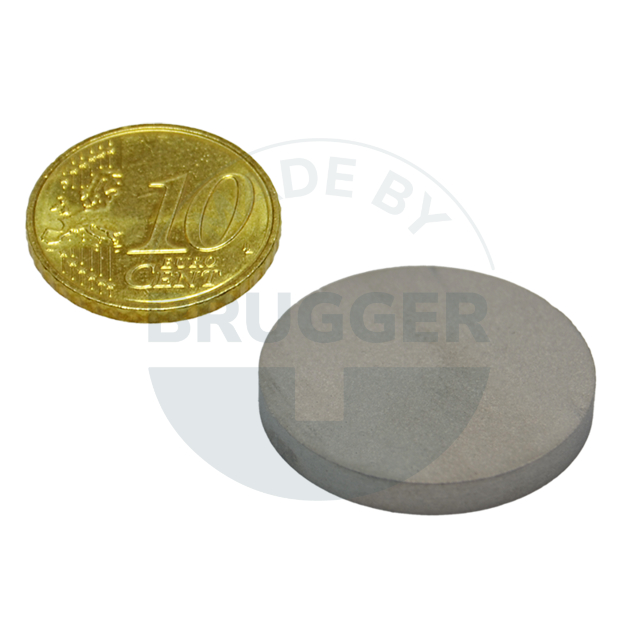

RM024SCSb99rh02RCS26H24 +0.1/-0.13 +0.1/-0.13011350axial
Artikelnummer: RM024SCSb99rh02
Qualität: RCS26H
D mm: 24 +0.1/-0.1
H mm: 3 +0.1/-0.1
Haftkraft* N: 30
Gewicht g: 11
Temperatur °C: 350
Magnetisierung: axial

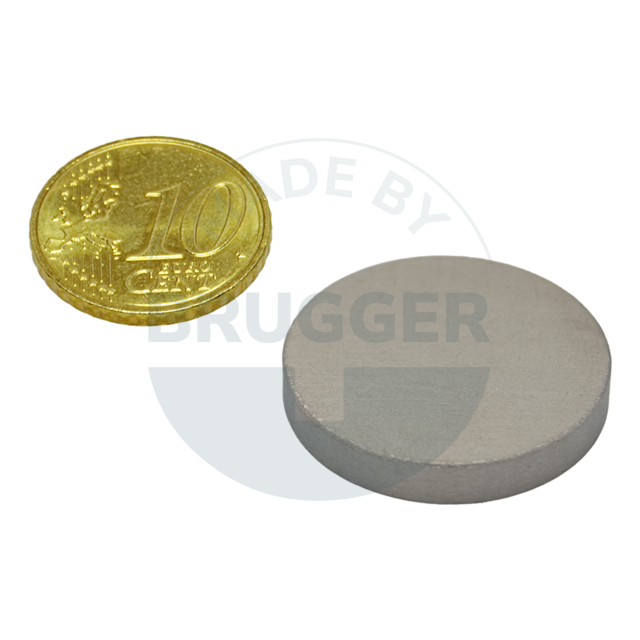

RM025SCSb99rh04RCS26H25 +0.1/-0.14 +0.1/-0.14116350axial
Artikelnummer: RM025SCSb99rh04
Qualität: RCS26H
D mm: 25 +0.1/-0.1
H mm: 4 +0.1/-0.1
Haftkraft* N: 41
Gewicht g: 16
Temperatur °C: 350
Magnetisierung: axial
Durch die Höhe (H) magnetisiert
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
