Stabgreifer aus NdFeB, Messinggehäuse, mit bearbeitbarer Haftfläche und Passungstoleranz h6

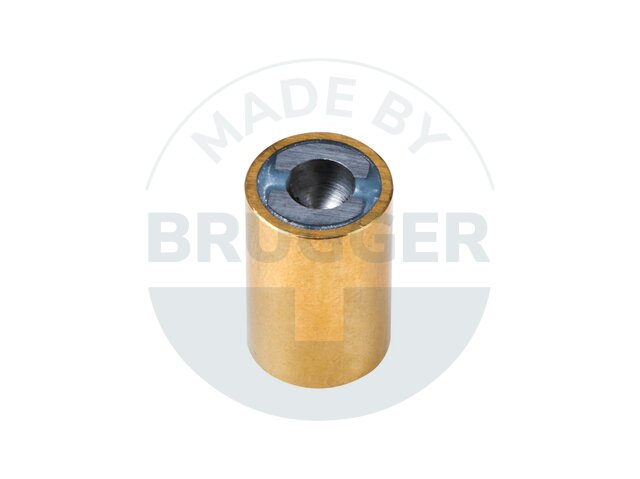

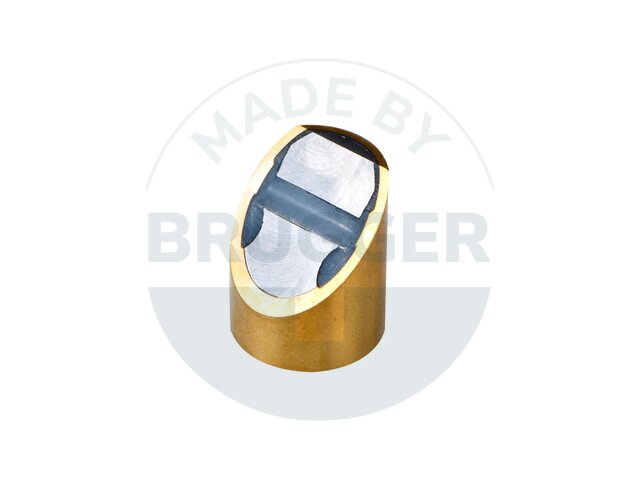

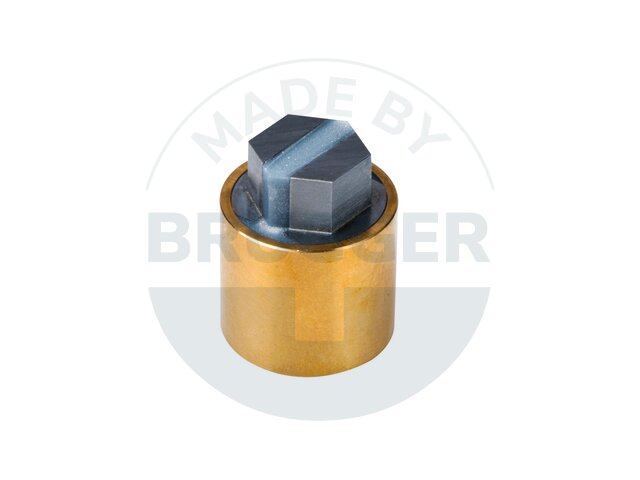

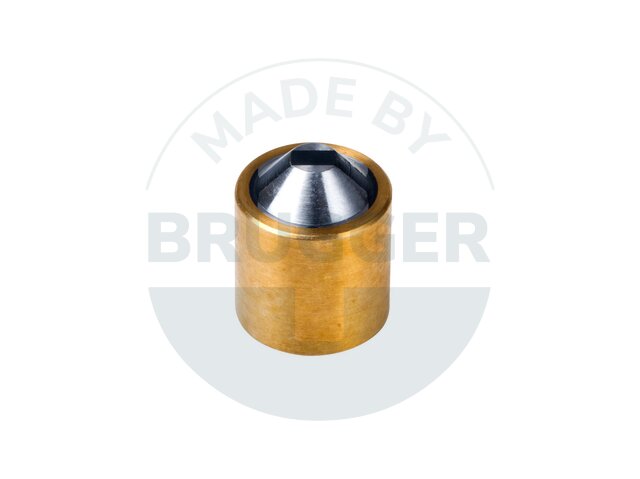

PRODUKTHINWEIS: Die Stabgreifer sind beidseitig bearbeitbar. Dabei ist eine individuelle Kontur auf der Haftfläche möglich. Zudem ist dabei die Haftkraft einstellbar. Stabgreifer mit einem Bereich zur freien Bearbeitung auf der Haftfläche bieten zudem einen besseren Verschleißschutz gegenüber anderen Stabgreifern.
Alternativ zum Standard bieten wir auch individuelle Lösungen an: » Gehäuse + Polschuhe aus Edelstahl » Höhere Haftkraft » Höhere Einsatztemperatur bis 280 °C

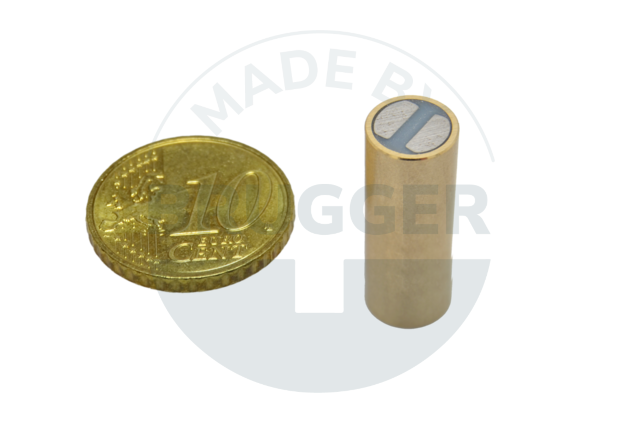

Stabgreifer ø 6mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG006NdB-00rh02
D mm:
6 (h6)
H mm:
20 +0.2/-0.2
A¹ mm:
10
B¹ mm:
3
Haftkraft 1* N ²:
9
Haftkraft 2* N ²:
12
Gewicht g:
4
Temperatur °C:
150
SG008NdB-00rh02
8 (h6)
20 +0.2/-0.2
10
3
22
29
8
150

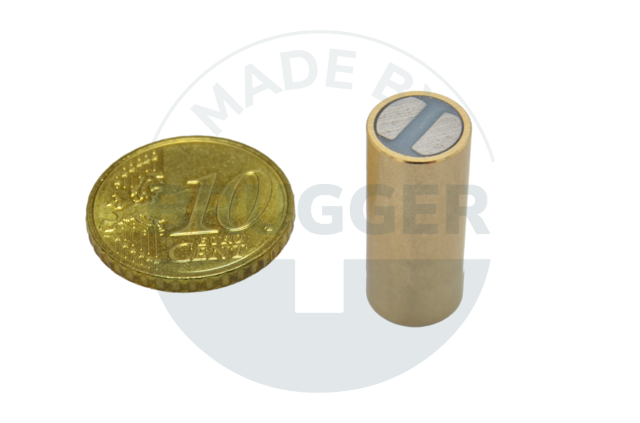

Stabgreifer ø 8mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG008NdB-00rh02
D mm:
8 (h6)
H mm:
20 +0.2/-0.2
A¹ mm:
10
B¹ mm:
3
Haftkraft 1* N ²:
22
Haftkraft 2* N ²:
29
Gewicht g:
8
Temperatur °C:
150
SG010NdB-00rh04
10 (h6)
20 +0.2/-0.2
8
5
27
38
12
150

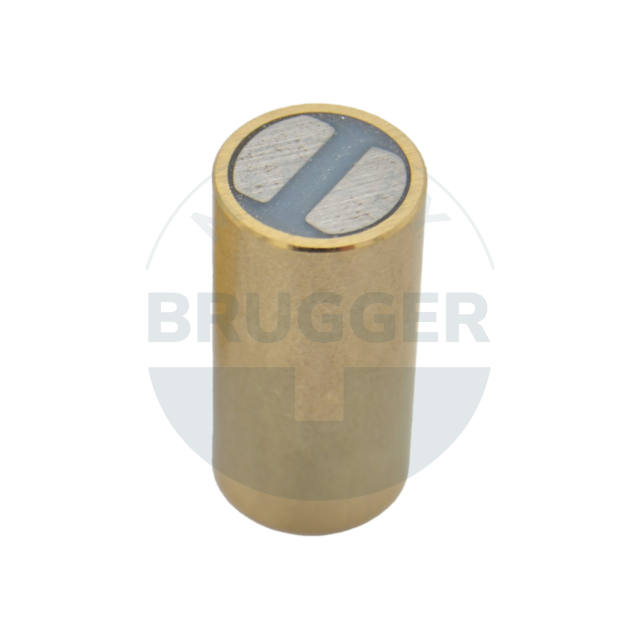

Stabgreifer ø 10mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG010NdB-00rh04
D mm:
10 (h6)
H mm:
20 +0.2/-0.2
A¹ mm:
8
B¹ mm:
5
Haftkraft 1* N ²:
27
Haftkraft 2* N ²:
38
Gewicht g:
12
Temperatur °C:
150
SG013NdB-00rh03
13 (h6)
20 +0.2/-0.2
6
5
49
66
20
150

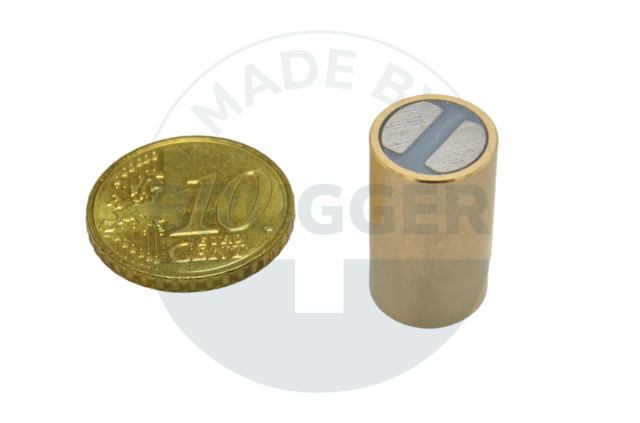

Stabgreifer ø 13mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG013NdB-00rh03
D mm:
13 (h6)
H mm:
20 +0.2/-0.2
A¹ mm:
6
B¹ mm:
5
Haftkraft 1* N ²:
49
Haftkraft 2* N ²:
66
Gewicht g:
20
Temperatur °C:
150
SG016NdB-00rh03
16 (h6)
20 +0.2/-0.2
2
6
94
108
28
150

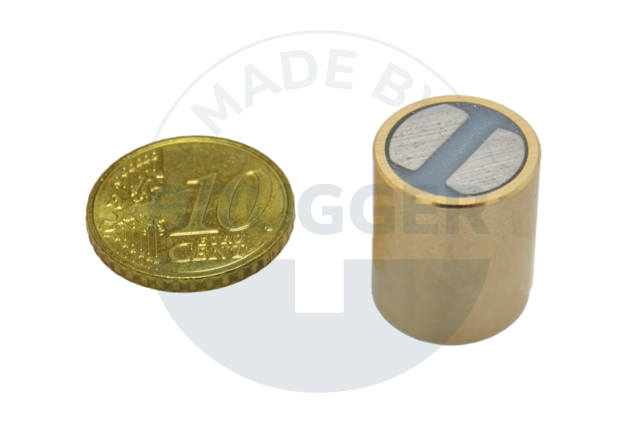

Stabgreifer ø 16mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG016NdB-00rh03
D mm:
16 (h6)
H mm:
20 +0.2/-0.2
A¹ mm:
2
B¹ mm:
6
Haftkraft 1* N ²:
94
Haftkraft 2* N ²:
108
Gewicht g:
28
Temperatur °C:
150
SG020NdB-00rh04
20 (h6)
25 +0.2/-0.2
5
7
173
235
57
150

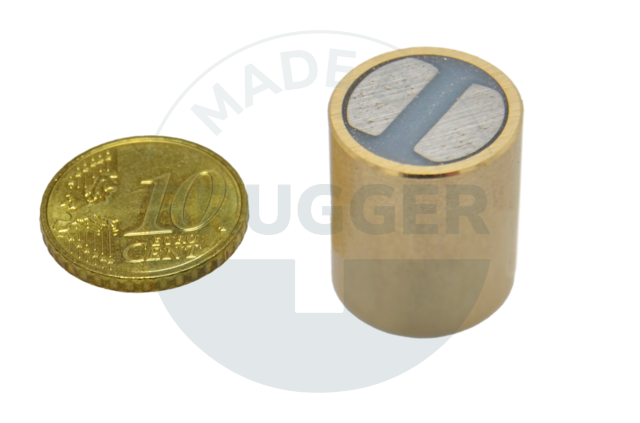

Stabgreifer ø 20mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG020NdB-00rh04
D mm:
20 (h6)
H mm:
25 +0.2/-0.2
A¹ mm:
5
B¹ mm:
7
Haftkraft 1* N ²:
173
Haftkraft 2* N ²:
235
Gewicht g:
57
Temperatur °C:
150
SG025NdB-00rh05
25 (h6)
35 +0.3/-0.3
7
8
292
380
127
150

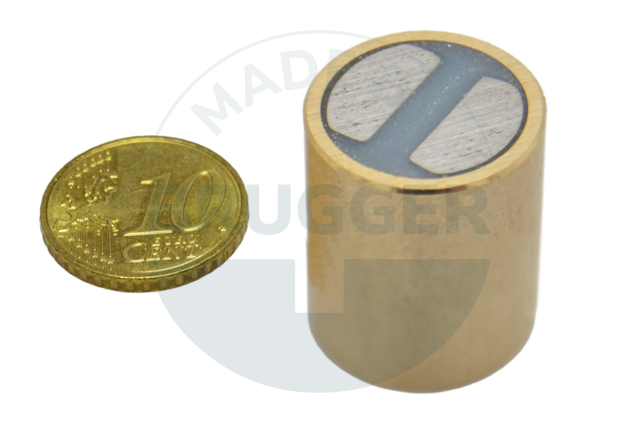

Stabgreifer ø 25mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG025NdB-00rh05
D mm:
25 (h6)
H mm:
35 +0.3/-0.3
A¹ mm:
7
B¹ mm:
8
Haftkraft 1* N ²:
292
Haftkraft 2* N ²:
380
Gewicht g:
127
Temperatur °C:
150
SG032NdB-00rh03
32 (h6)
40 +0.3/-0.3
4,5
10
529
640
233
150
Stabgreifer ø 32mm aus NdFeB, Messinggehäuse mit Passungstoleranz h6 und bearbeitbarer Haftfläche
Artikelnummer:
SG032NdB-00rh03
D mm:
32 (h6)
H mm:
40 +0.3/-0.3
A¹ mm:
4,5
B¹ mm:
10
Haftkraft 1* N ²:
529
Haftkraft 2* N ²:
640
Gewicht g:
233
Temperatur °C:
150
¹ max. Länge, um die der Stabgreifer gekürzt bzw. bearbeitet werden kann, ohne diesen zu beschädigen.
² max. zu erreichende Haftkraft, wenn der Stabgreifer um das Maß B gekürzt wird. Dieser Wert reduziert sich entsprechend, wenn nicht um das komplette Maß B gekürzt wird.
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
