Topfmagnete aus Neodym-Eisen-Bor (NdFeB)

Topfmagnete aus NdFeB, Stahlgehäuse gestanzt, mit Außengewinde, verzinkt

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Oberfläche bei Gehäusen schwarz verzinkt, dadurch höhere Korrosionsbeständigkeit (bis zu 720 Stunden im Salzsprühnebeltest - abhängig vom Magnetmaterial)

Datenblatt

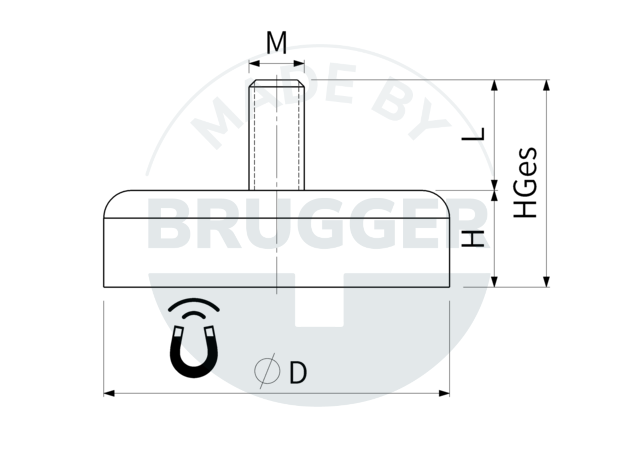

ArtikelnummerD mmH mmHGes mmGewinde MxLHaftkraft* NGewicht gTemperatur °C
FG016NdAG04v-08 16 +0.1/-0.14,5 +0.2/-0.111,5M4x785780 Download CAD Datei
Artikelnummer: FG016NdAG04v-08
D mm: 16 +0.1/-0.1
H mm: 4,5 +0.2/-0.1
HGes mm: 11,5
Gewinde MxL: M4x7
Haftkraft* N: 85
Gewicht g: 7
Temperatur °C: 80
FG020NdAG05v-04 20 +0.2/-0.26 +0.2/-0.114M5x81551580 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Außengewinde verzinkt | © Brugger GmbH
Artikelnummer: FG020NdAG05v-04
D mm: 20 +0.2/-0.2
H mm: 6 +0.2/-0.1
HGes mm: 14
Gewinde MxL: M5x8
Haftkraft* N: 155
Gewicht g: 15
Temperatur °C: 80
FG025NdAG06v-2225 +0.3/-0.37 +0.3/-0.317M6x101852380 Download CAD Datei

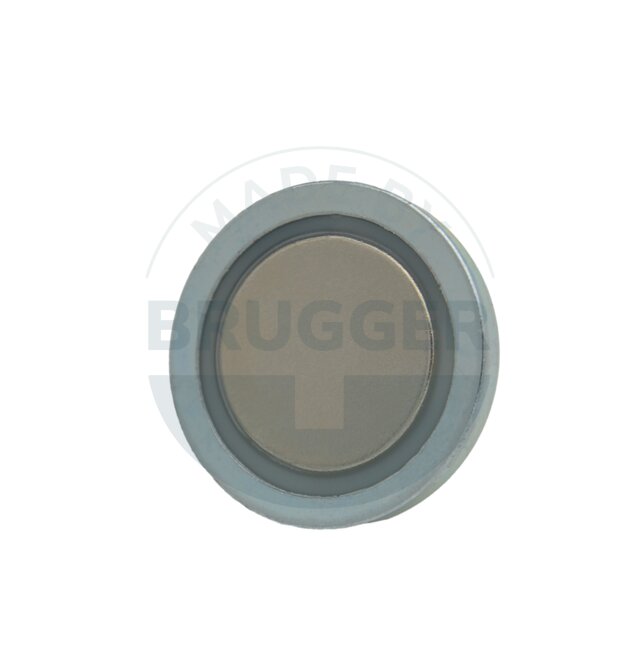

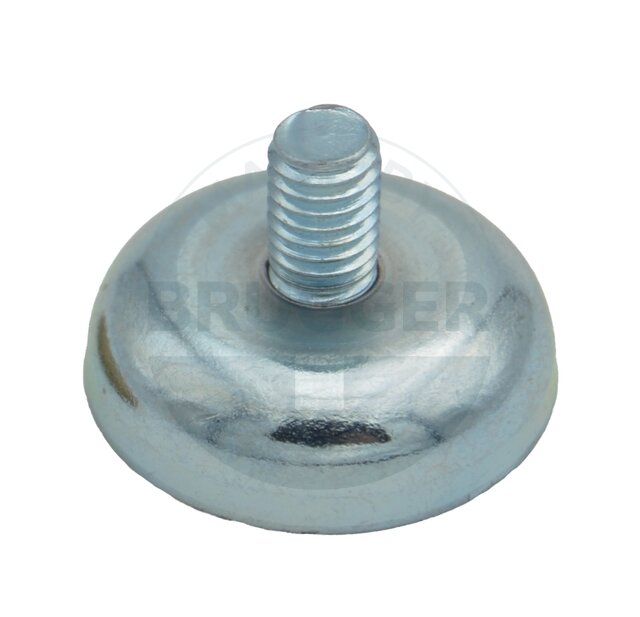

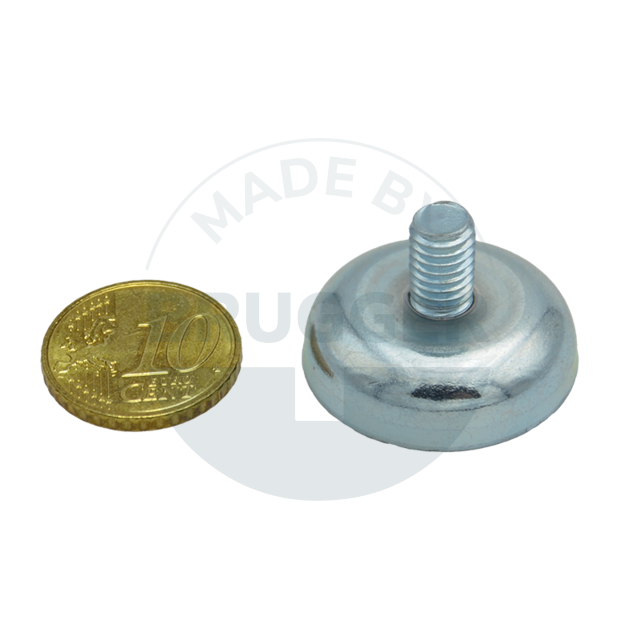

Artikelnummer: FG025NdAG06v-22
D mm: 25 +0.3/-0.3
H mm: 7 +0.3/-0.3
HGes mm: 17
Gewinde MxL: M6x10
Haftkraft* N: 185
Gewicht g: 23
Temperatur °C: 80
FG047NdAG08v-01 47 +0.2/-0.19,2 +0.2/-0.322,2M8x1379010780 Download CAD Datei

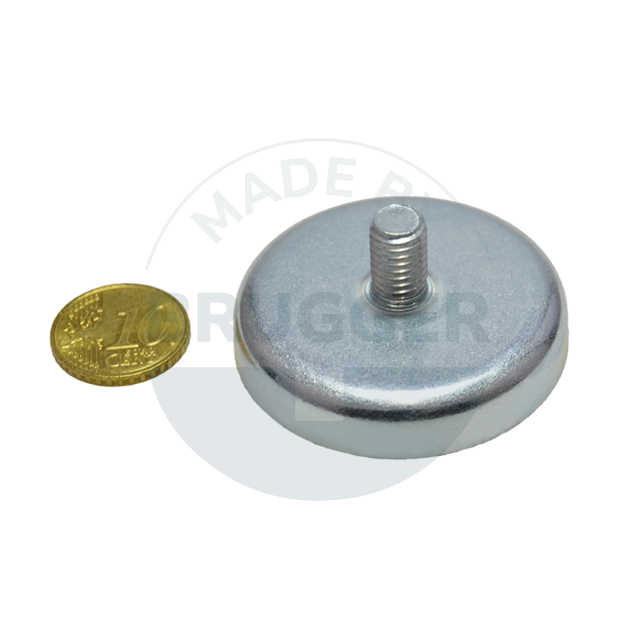

Artikelnummer: FG047NdAG08v-01
D mm: 47 +0.2/-0.1
H mm: 9,2 +0.2/-0.3
HGes mm: 22,2
Gewinde MxL: M8x13
Haftkraft* N: 790
Gewicht g: 107
Temperatur °C: 80
¹ Gehäuse gestanzt aus Bandstahl, rückseitige Kante mit Radius
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
