Topfmagnete aus Neodym-Eisen-Bor (NdFeB)
Topfmagnete aus NdFeB, Stahlgehäuse, mit Außengewinde, verzinkt, bis 150 ° C
PRODUKTHINWEIS:
Topfmagnete zeichnen sich durch ihre einzigartige Funktionsweise aus:
Ihre Haftkraft wird durch einen Metalltopf verstärkt. Der Magnetkern befindet sich im Inneren des Topfs, wodurch die Haftfläche frei bleibt. Durch die Veränderung des Magnetflusses im Topf selbst wird die Kraft des Magneten gesteigert, sodass selbst relativ kleine Magnete eine starke Haftkraft entwickeln. Diese Vielseitigkeit macht Topfmagnete in vielen Bereichen einsetzbar, beispielsweise als Greifmagnete in der Industrie zum Transport von Stahl- und Eisenwerkstücken. Aus diesem Grund werden sie auch häufig als "Flachgreifer" bezeichnet.
Diese verzinkte Ausführung verfügt über ein Außengewinde und ermöglicht zudem den Einsatz bei Temperaturen bis zu 150 °C.
Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Oberfläche bei Gehäusen schwarz verzinkt, dadurch höhere Korrosionsbeständigkeit (bis zu 720 Stunden im Salzsprühnebeltest - abhängig vom Magnetmaterial)
| Artikelnummer | D mm | H mm | HGes mm | Gewinde MxL | Haftkraft* N | Gewicht g | Temperatur °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FG010NdAG04v-30 | 10 +0.1/-0.1 | 4,5 +0.1/-0.1 | 12,5 | M4x8 | 33 | 3 | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FG013NdAG05v-24 | 13 +0.1/-0.1 | 4,5 +0.1/-0.1 | 12,5 | M5x8 | 75 | 5 | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FG016NdAG06v-30 | 16 +0.1/-0.1 | 4,5 +0.1/-0.1 | 12,5 | M6x8 | 110 | 8 | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FG020NdAG06v-23 | 20 +0.1/-0.1 | 6 +0.1/-0.1 | 16 | M6x10 | 172 | 15 | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

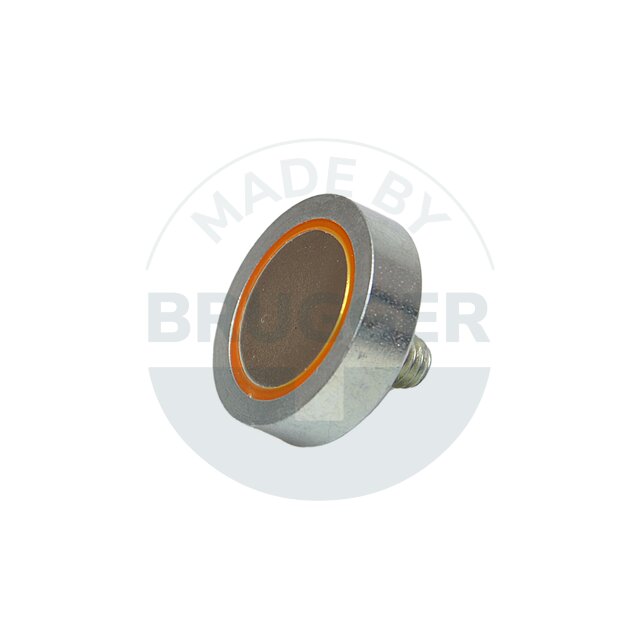

| FG025NdAG06v-21 | 25 +0.1/-0.1 | 7 +0.2/-0.2 | 17 | M6x10 | 233 | 27 | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FG032NdAG06v-24 | 32 +0.1/-0.1 | 7 +0.2/-0.2 | 17 | M6x10 | 400 | 42 | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
