Topfmagnete aus Neodym-Eisen-Bor (NdFeB)

Topfmagnete aus NdFeB, Stahlgehäuse, mit Innengewinde, verzinkt

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» Oberfläche bei Gehäusen schwarz verzinkt, dadurch höhere Korrosionsbeständigkeit (bis zu 720 Stunden im Salzsprühnebeltest - abhängig vom Magnetmaterial)

Datenblatt
ArtikelnummerD mmd mmH mmGewinde MHaftkraft* NGewicht gTemperatur °C
F10-NdDvM310 +0.1/-0.14,5 4,5 +0.1/-0.1M319280 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 10mm M3 | © Brugger GmbH
Artikelnummer: F10-NdDvM3
D mm: 10 +0.1/-0.1
d mm: 4,5
H mm: 4,5 +0.1/-0.1
Gewinde M: M3
Haftkraft* N: 19
Gewicht g: 2
Temperatur °C: 80
F13-NdDvM313 +0.1/-0.14,5 4,5 +0.1/-0.1M340480 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 13mm M3 | © Brugger GmbH
Artikelnummer: F13-NdDvM3
D mm: 13 +0.1/-0.1
d mm: 4,5
H mm: 4,5 +0.1/-0.1
Gewinde M: M3
Haftkraft* N: 40
Gewicht g: 4
Temperatur °C: 80
F16-NdDvM316 +0.1/-0.16 4,5 +0.1/-0.1M375680 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 16mm M3 | © Brugger GmbH
Artikelnummer: F16-NdDvM3
D mm: 16 +0.1/-0.1
d mm: 6
H mm: 4,5 +0.1/-0.1
Gewinde M: M3
Haftkraft* N: 75
Gewicht g: 6
Temperatur °C: 80
F20-NdDvM420 +0.1/-0.16 6 +0.1/-0.1M41051380 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 20mm M4 | © Brugger GmbH
Artikelnummer: F20-NdDvM4
D mm: 20 +0.1/-0.1
d mm: 6
H mm: 6 +0.1/-0.1
Gewinde M: M4
Haftkraft* N: 105
Gewicht g: 13
Temperatur °C: 80
F25-NdDvM425 +0.1/-0.14,5 7 +0.2/-0.2M41602480 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 25mm M4 | © Brugger GmbH
Artikelnummer: F25-NdDvM4
D mm: 25 +0.1/-0.1
d mm: 4,5
H mm: 7 +0.2/-0.2
Gewinde M: M4
Haftkraft* N: 160
Gewicht g: 24
Temperatur °C: 80
F32-NdDvM532 +0.1/-0.15,5 7 +0.2/-0.2M53304080 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 32mm M5 | © Brugger GmbH
Artikelnummer: F32-NdDvM5
D mm: 32 +0.1/-0.1
d mm: 5,5
H mm: 7 +0.2/-0.2
Gewinde M: M5
Haftkraft* N: 330
Gewicht g: 40
Temperatur °C: 80
F40-NdDvM540 +0.1/-0.110,5 8 +0.2/-0.2M55707480 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 40mm M5 | © Brugger GmbH
Artikelnummer: F40-NdDvM5
D mm: 40 +0.1/-0.1
d mm: 10,5
H mm: 8 +0.2/-0.2
Gewinde M: M5
Haftkraft* N: 570
Gewicht g: 74
Temperatur °C: 80
FG047NdD-08v-00 ²47 +0.2/-0.112,5 9,2 +0.2/-0.3M8740103,580 Download CAD Datei
Artikelnummer: FG047NdD-08v-00 ²
D mm: 47 +0.2/-0.1
d mm: 12,5
H mm: 9,2 +0.2/-0.3
Gewinde M: M8
Haftkraft* N: 740
Gewicht g: 103,5
Temperatur °C: 80

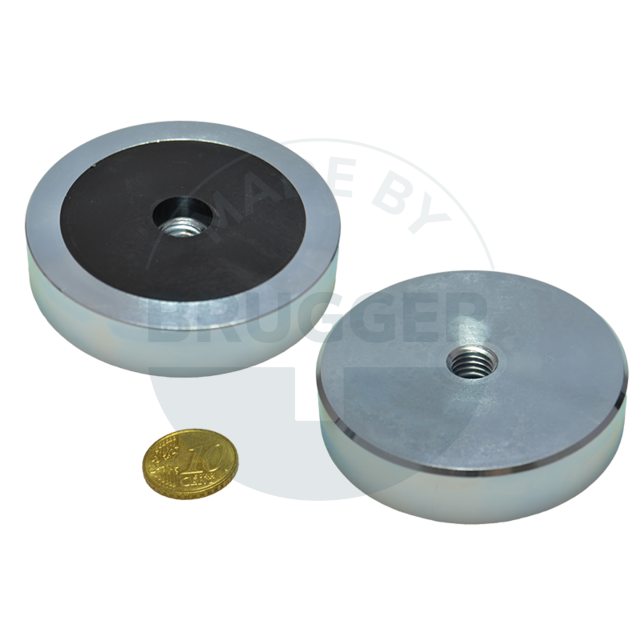

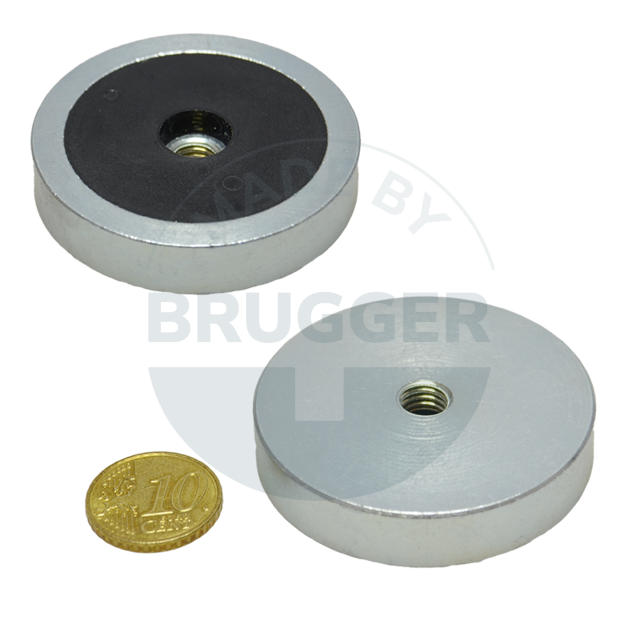

F50-NdDvM8 ¹50 +0.1/-0.110,5 10 +0.2/-0.2M880014080 Download CAD Datei
Topfmagnet aus NdFeB Stahlgehäuse mit Innengewinde verzinkt 50mm M8 | © Brugger GmbH
Artikelnummer: F50-NdDvM8 ¹
D mm: 50 +0.1/-0.1
d mm: 10,5
H mm: 10 +0.2/-0.2
Gewinde M: M8
Haftkraft* N: 800
Gewicht g: 140
Temperatur °C: 80
F63-NdDvM10 ¹63 +0.1/-0.111,7 14 +0.2/-0.2M101.10031580 Download CAD Datei
Artikelnummer: F63-NdDvM10 ¹
D mm: 63 +0.1/-0.1
d mm: 11,7
H mm: 14 +0.2/-0.2
Gewinde M: M10
Haftkraft* N: 1.100
Gewicht g: 315
Temperatur °C: 80

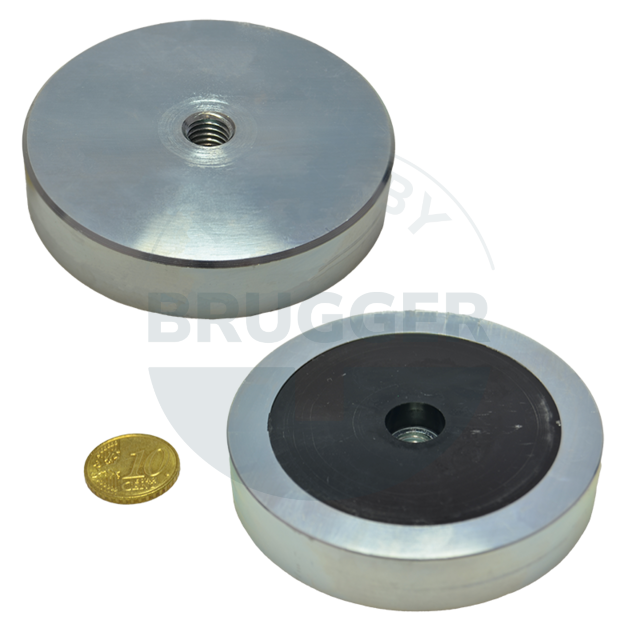

F75-NdDvM10 ¹74.6 +0.1/-0.111,7 15 +0.2/-0.2M101.75047980 Download CAD Datei
Artikelnummer: F75-NdDvM10 ¹
D mm: 74.6 +0.1/-0.1
d mm: 11,7
H mm: 15 +0.2/-0.2
Gewinde M: M10
Haftkraft* N: 1.750
Gewicht g: 479
Temperatur °C: 80
¹ Bei diesen Abmessungen ist die Haftfläche durch einen Kunststoffüberzug geschützt. ² Gehäuse gestanzt aus Bandstahl, rückseitige Kante mit Radius
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
