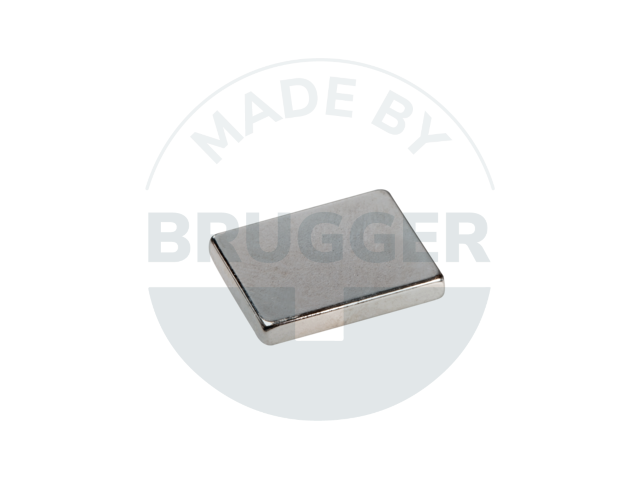

Aimants bruts en Néodyme-Fer-Bore (NdFeB)

Aimant bloc en NdFeB, jusqu'à 200°C max.

dessin technique Aimant de bloc | © Brugger GmbH
dessin technique Aimant de bloc | © Brugger GmbH

NOTE SUR LE PRODUIT :
Les aimants NdFeB peuvent être fabriqués dans presque toutes les dimensions souhaitées et sans frais d'outillage. Même les petites quantités sont donc possibles. Pour les protéger de la corrosion, ils sont revêtus de nickel-cuivre-nickel (NiCuNi). La température indiquée se réfère à la température maximale d'utilisation du matériau. La résistance peut toutefois être réduite en raison de la géométrie.

Comme alternative au standard, nous proposons également des solutions individuelles :
" dimensions spécifiques au client
" sens d'aimantation modifié
" autres types d'aimantation
" autres qualités jusqu'à N54
" température d'utilisation élevée jusqu'à 220°C
" autocollant sur une face grâce à un film supplémentaire
" formes spécifiques au client (p. ex.p. ex. cube, cône, sphère, segments)
" autres revêtements (p. ex. galvanisé, doré, revêtu d'époxy)

Fiche technique
Variantes de produits
Numéro d'articleQualitéL mmB mmH mmForce d'adhérence* NPoids gTempérature °C
RM018NdBk99ng13N48H18 +0.1/-0.13 +0.1/-0.14 +0.1/-0.1201,6120
Aimant bloc en NdFeB, jusqu'à 200°C max. | © Brugger GmbH
Numéro d'article: RM018NdBk99ng13
Qualité: N48H
L mm: 18 +0.1/-0.1
B mm: 3 +0.1/-0.1
H mm: 4 +0.1/-0.1
Force d'adhérence* N: 20
Poids g: 1,6
Température °C: 120
RM018NdBk99ng14N45SH18 +0.1/-0.110 +0.1/-0.15 +0.1/-0.1556,8150
Numéro d'article: RM018NdBk99ng14
Qualité: N45SH
L mm: 18 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 5 +0.1/-0.1
Force d'adhérence* N: 55
Poids g: 6,8
Température °C: 150
RM025NdBk99ng25N45SH25 +0.1/-0.16 +0.1/-0.12 +0.1/-0.1182,3150
Numéro d'article: RM025NdBk99ng25
Qualité: N45SH
L mm: 25 +0.1/-0.1
B mm: 6 +0.1/-0.1
H mm: 2 +0.1/-0.1
Force d'adhérence* N: 18
Poids g: 2,3
Température °C: 150
MNAQm26x26x3.8N35HN35H26 +0.1/-0.126 +0.1/-0.13,8 +0.1/-0.16019120
Numéro d'article: MNAQm26x26x3.8N35H
Qualité: N35H
L mm: 26 +0.1/-0.1
B mm: 26 +0.1/-0.1
H mm: 3,8 +0.1/-0.1
Force d'adhérence* N: 60
Poids g: 19
Température °C: 120
RM030NdBk99ng31N35EH30 +0.1/-0.110 +0.1/-0.13 +0.1/-0.1356,8200
Numéro d'article: RM030NdBk99ng31
Qualité: N35EH
L mm: 30 +0.1/-0.1
B mm: 10 +0.1/-0.1
H mm: 3 +0.1/-0.1
Force d'adhérence* N: 35
Poids g: 6,8
Température °C: 200
Magnétisé par la hauteur (H)
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
