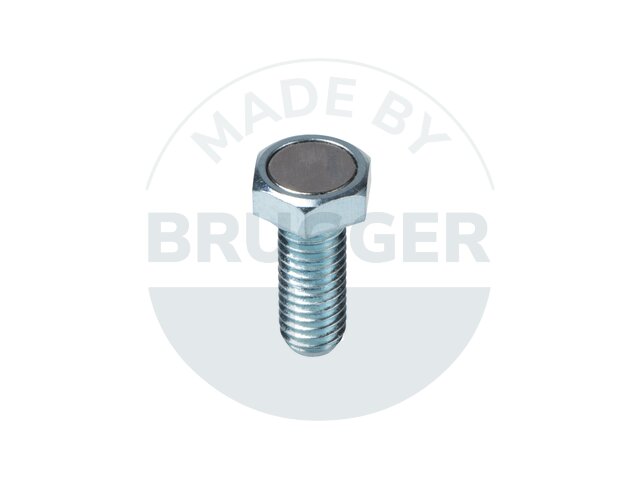

Aimants en pot en NdFeB, boîtier en acier, avec filetage extérieur et hexagone extérieur
NOTE SUR LE PRODUIT :
Les aimants en pot avec hexagone extérieur sont fabriqués à partir d'éléments normalisés selon la norme DIN EN ISO 4017-8.8. Les vis hexagonales sont adaptées pour être serrées avec une clé à fourche. C'est l'avantage particulier par rapport à nos aimants grappins plats ronds qui ne peuvent être vissés qu'à la main. Les vis à tête hexagonale sont disponibles en différentes longueurs selon une norme définie. Ce procédé de fabrication simplifié offre donc un avantage en termes de coûts par rapport aux pièces spéciales tournées.
Topfmagnete SW 10mm aus NdFeB, mit Außengewinde M6x12mm, verzinkt
Numéro d'article:
FG010NdAG06v-00

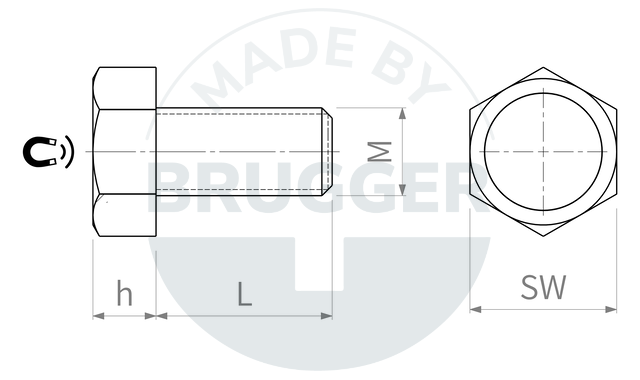

Filetage MxL:
M6x12
h mm:
40/-0.5
SW mm:
10
Force d'adhérence* N:
25
Poids g:
6
Température °C:
80
FG010NdAG06v-01
M6x16
40/-0.5
10
25
6
80
Topfmagnete SW 10mm aus NdFeB, mit Außengewinde M6x16mm, verzinkt
Numéro d'article:
FG010NdAG06v-01
Filetage MxL:
M6x16
h mm:
40/-0.5
SW mm:
10
Force d'adhérence* N:
25
Poids g:
6
Température °C:
80
FG010NdAG06v-02
M6x20
40/-0.5
10
25
7
80
Topfmagnete SW 10mm aus NdFeB, mit Außengewinde M6x20mm, verzinkt
Numéro d'article:
FG010NdAG06v-02
Filetage MxL:
M6x20
h mm:
40/-0.5
SW mm:
10
Force d'adhérence* N:
25
Poids g:
7
Température °C:
80
FG010NdAG06v-03
M6x25
40/-0.5
10
25
8
80
Topfmagnete SW 10mm aus NdFeB, mit Außengewinde M6x25mm, verzinkt
Numéro d'article:
FG010NdAG06v-03
Filetage MxL:
M6x25
h mm:
40/-0.5
SW mm:
10
Force d'adhérence* N:
25
Poids g:
8
Température °C:
80
FG010NdAG06v-04
M6x30
40/-0.5
10
25
10
80

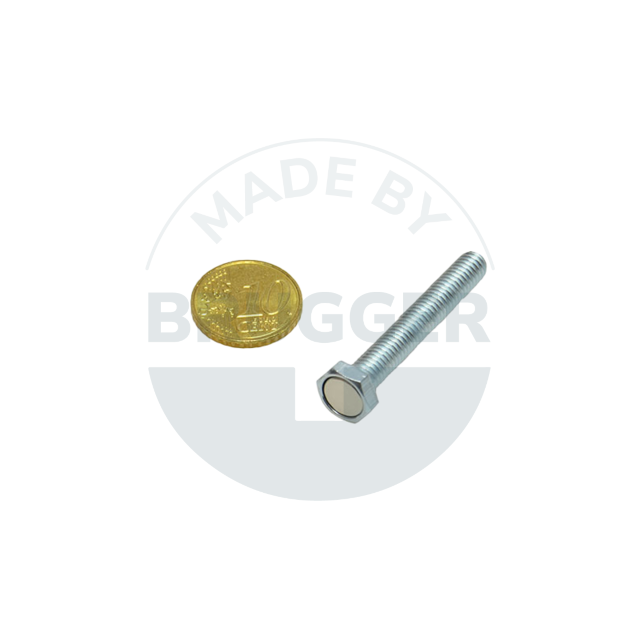

Numéro d'article:
FG010NdAG06v-04
Filetage MxL:
M6x30
h mm:
40/-0.5
SW mm:
10
Force d'adhérence* N:
25
Poids g:
10
Température °C:
80

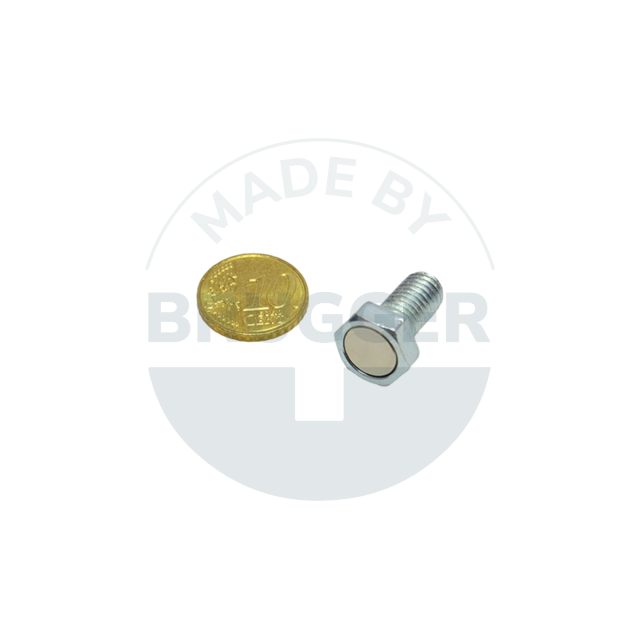

FG013NdAG08v-00
M8x16
5,30/-0.5
13
50
11
80
Topfmagnete SW 13mm aus NdFeB, mit Außengewinde M8x16mm, verzinkt
Numéro d'article:
FG013NdAG08v-00
Filetage MxL:
M8x16
h mm:
5,30/-0.5
SW mm:
13
Force d'adhérence* N:
50
Poids g:
11
Température °C:
80

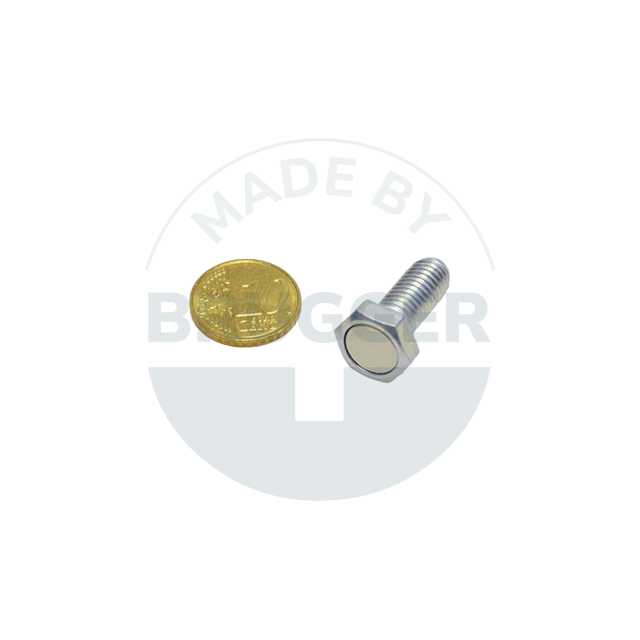

FG013NdAG08v-01
M8x20
5,30/-0.5
13
50
12
80
Topfmagnete SW 13mm aus NdFeB, mit Außengewinde M8x20mm, verzinkt
Numéro d'article:
FG013NdAG08v-01
Filetage MxL:
M8x20
h mm:
5,30/-0.5
SW mm:
13
Force d'adhérence* N:
50
Poids g:
12
Température °C:
80

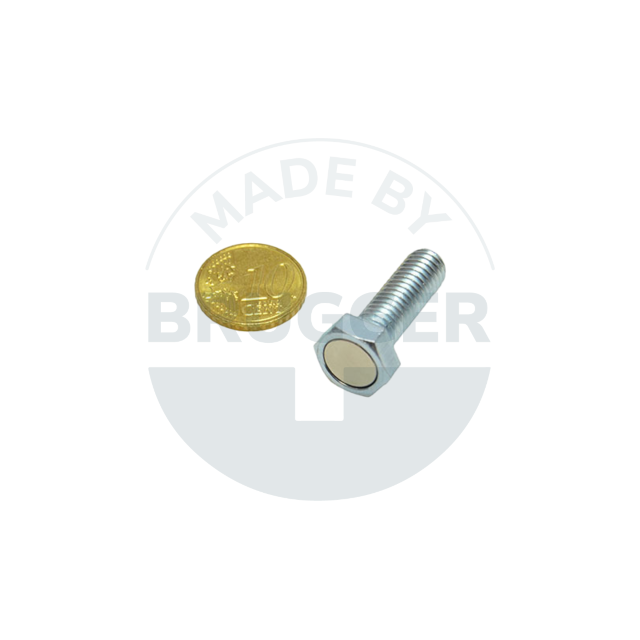

FG013NdAG08v-02
M8x25
5,30/-0.5
13
50
15
80
Topfmagnete SW 13mm aus NdFeB, mit Außengewinde M8x25mm, verzinkt
Numéro d'article:
FG013NdAG08v-02
Filetage MxL:
M8x25
h mm:
5,30/-0.5
SW mm:
13
Force d'adhérence* N:
50
Poids g:
15
Température °C:
80

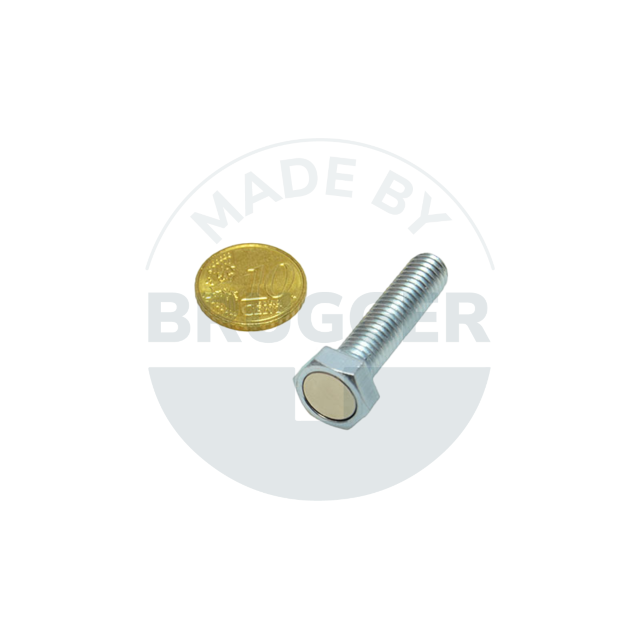

FG013NdAG08v-03
M8x30
5,30/-0.5
13
50
17
80
Numéro d'article:
FG013NdAG08v-03
Filetage MxL:
M8x30
h mm:
5,30/-0.5
SW mm:
13
Force d'adhérence* N:
50
Poids g:
17
Température °C:
80

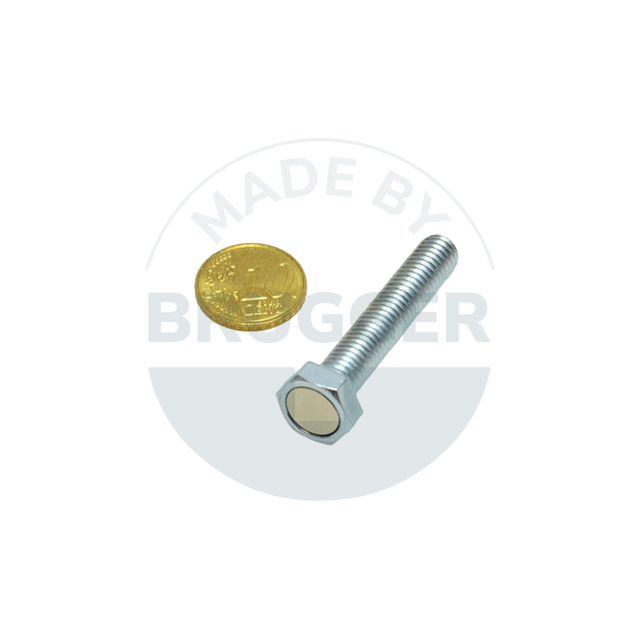

FG013NdAG08v-04
M8x40
5,30/-0.5
13
50
21
80
Numéro d'article:
FG013NdAG08v-04
Filetage MxL:
M8x40
h mm:
5,30/-0.5
SW mm:
13
Force d'adhérence* N:
50
Poids g:
21
Température °C:
80
FG017NdAG10v-00
M10x20
6,40/-0.5
17
75
24
80

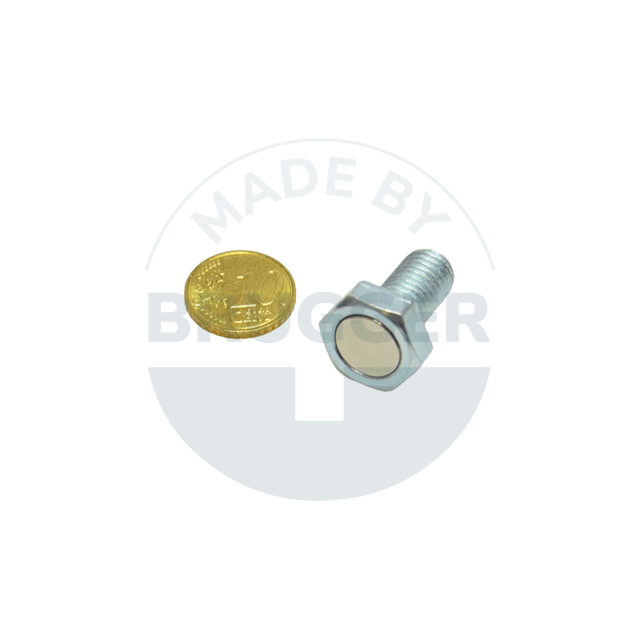

Topfmagnete SW 17mm aus NdFeB, mit Außengewinde M10x20mm, verzinkt
Numéro d'article:
FG017NdAG10v-00
Filetage MxL:
M10x20
h mm:
6,40/-0.5
SW mm:
17
Force d'adhérence* N:
75
Poids g:
24
Température °C:
80

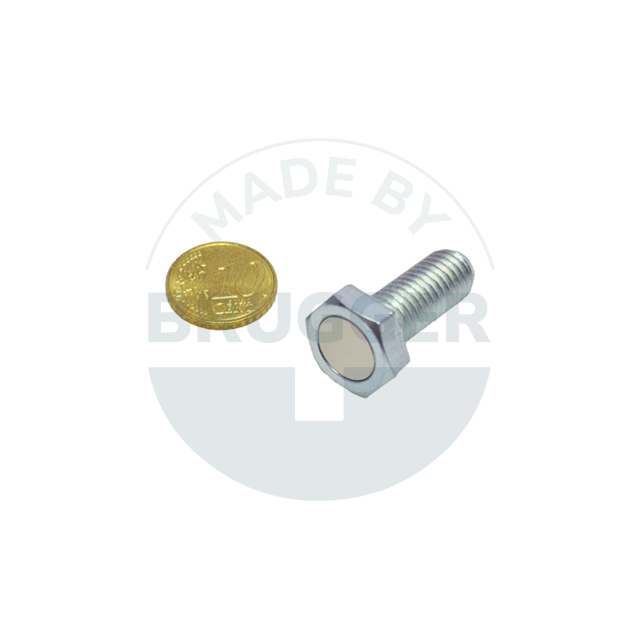

FG017NdAG10v-01
M10x25
6,40/-0.5
17
75
27
80
Topfmagnete SW 17mm aus NdFeB, mit Außengewinde M10x25mm, verzinkt
Numéro d'article:
FG017NdAG10v-01
Filetage MxL:
M10x25
h mm:
6,40/-0.5
SW mm:
17
Force d'adhérence* N:
75
Poids g:
27
Température °C:
80
FG017NdAG10v-02
M10x30
6,40/-0.5
17
75
31
80

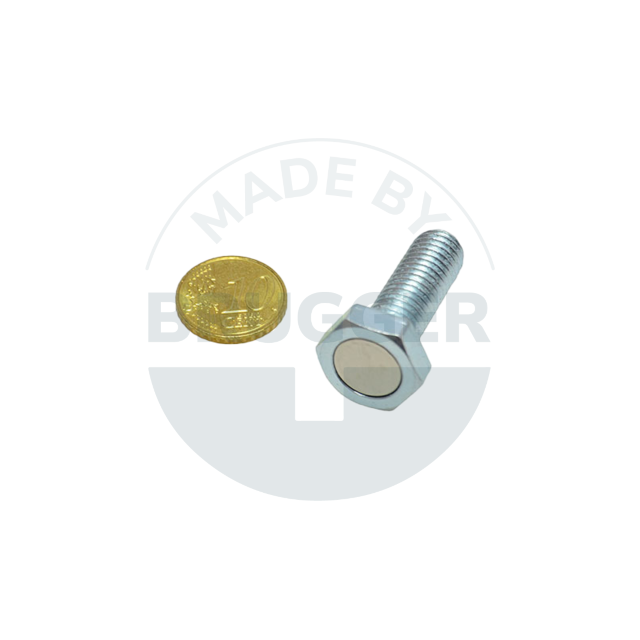

Topfmagnete SW 17mm aus NdFeB, mit Außengewinde M10x30mm, verzinkt
Numéro d'article:
FG017NdAG10v-02
Filetage MxL:
M10x30
h mm:
6,40/-0.5
SW mm:
17
Force d'adhérence* N:
75
Poids g:
31
Température °C:
80
FG017NdAG10v-03
M10x40
6,40/-0.5
17
75
37
80

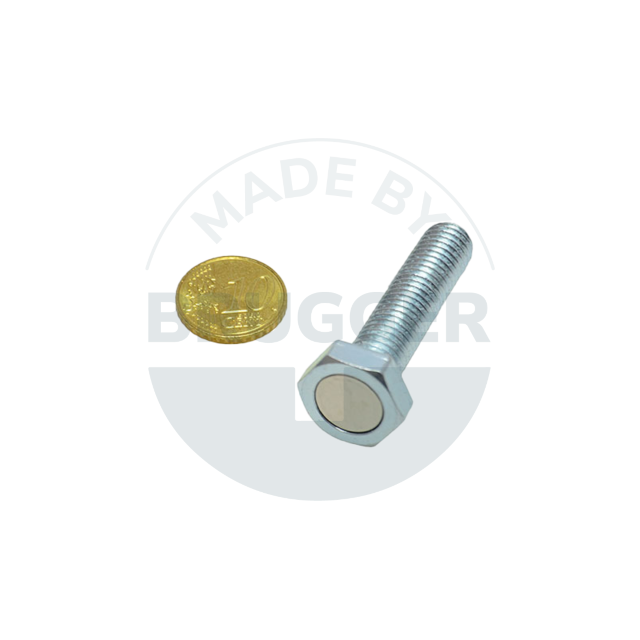

Numéro d'article:
FG017NdAG10v-03
Filetage MxL:
M10x40
h mm:
6,40/-0.5
SW mm:
17
Force d'adhérence* N:
75
Poids g:
37
Température °C:
80

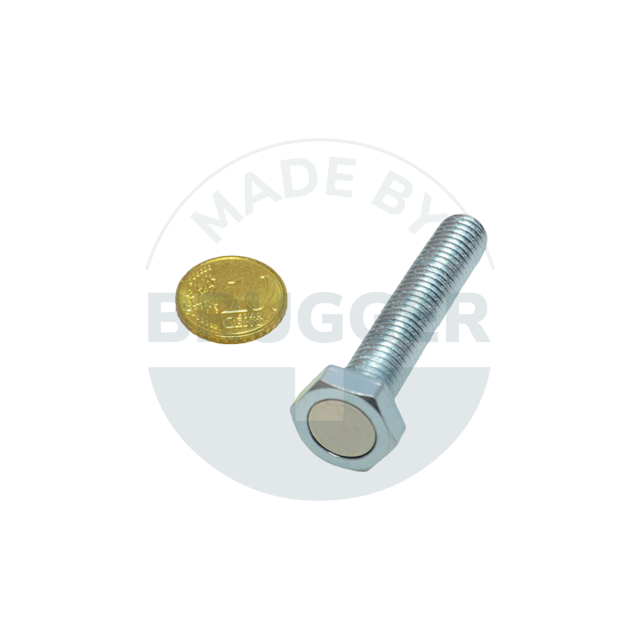

FG017NdAG10v-04
M10x50
6,40/-0.5
17
75
43
80
Numéro d'article:
FG017NdAG10v-04
Filetage MxL:
M10x50
h mm:
6,40/-0.5
SW mm:
17
Force d'adhérence* N:
75
Poids g:
43
Température °C:
80

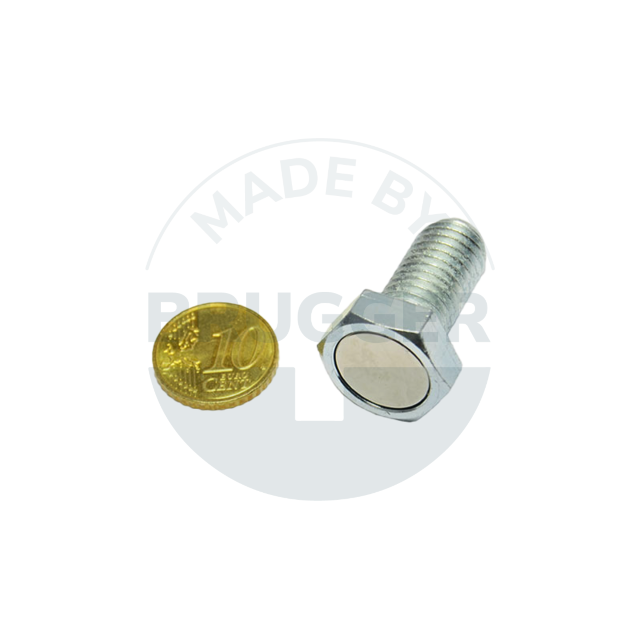

FG019NdAG12v-00
M12x25
7,50/-1
19
110
40
80
Topfmagnete SW 19mm aus NdFeB, mit Außengewinde M12x25mm, verzinkt
Numéro d'article:
FG019NdAG12v-00
Filetage MxL:
M12x25
h mm:
7,50/-1
SW mm:
19
Force d'adhérence* N:
110
Poids g:
40
Température °C:
80
FG019NdAG12v-01
M12x30
7,50/-1
19
110
45
80

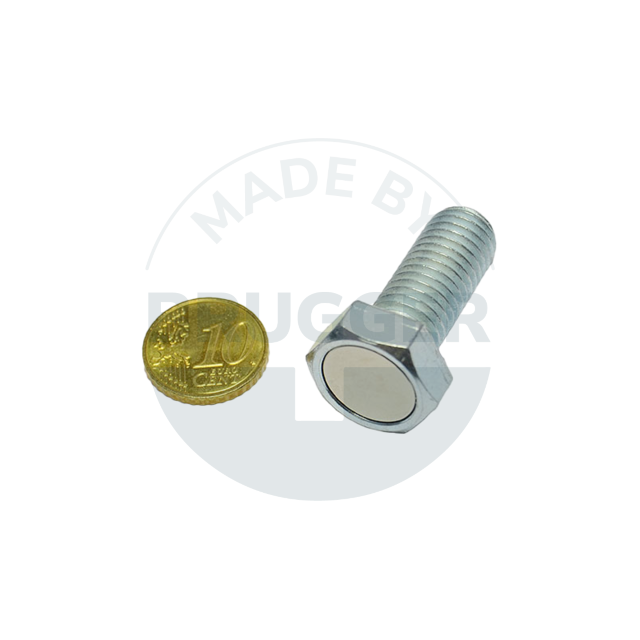

Topfmagnete SW 19mm aus NdFeB, mit Außengewinde M12x30mm, verzinkt
Numéro d'article:
FG019NdAG12v-01
Filetage MxL:
M12x30
h mm:
7,50/-1
SW mm:
19
Force d'adhérence* N:
110
Poids g:
45
Température °C:
80
FG019NdAG12v-02
M12x40
7,50/-1
19
110
54
80

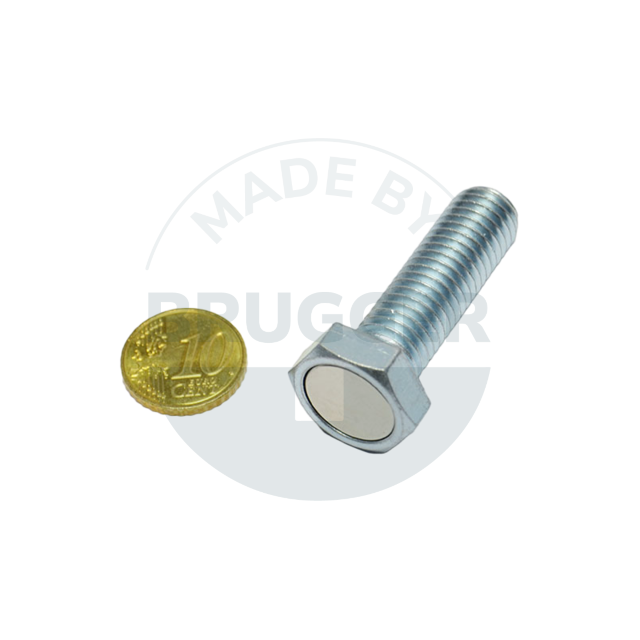

Topfmagnete SW 19mm aus NdFeB, mit Außengewinde M12x40mm, verzinkt
Numéro d'article:
FG019NdAG12v-02
Filetage MxL:
M12x40
h mm:
7,50/-1
SW mm:
19
Force d'adhérence* N:
110
Poids g:
54
Température °C:
80

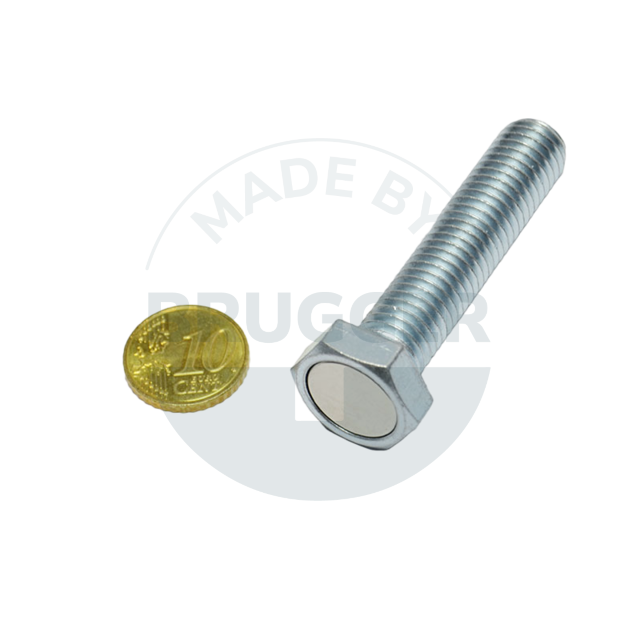

FG019NdAG12v-03
M12x50
7,50/-1
19
110
62
80
Numéro d'article:
FG019NdAG12v-03
Filetage MxL:
M12x50
h mm:
7,50/-1
SW mm:
19
Force d'adhérence* N:
110
Poids g:
62
Température °C:
80

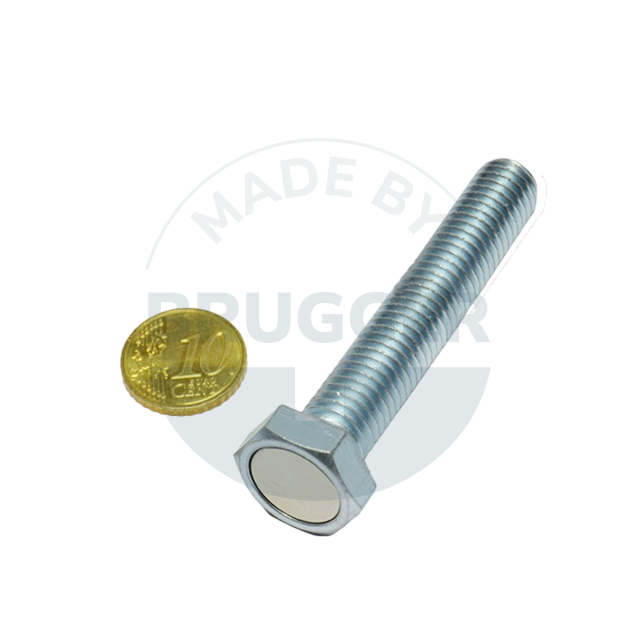

FG019NdAG12v-04
M12x60
7,50/-1
19
110
71
80
Numéro d'article:
FG019NdAG12v-04
Filetage MxL:
M12x60
h mm:
7,50/-1
SW mm:
19
Force d'adhérence* N:
110
Poids g:
71
Température °C:
80

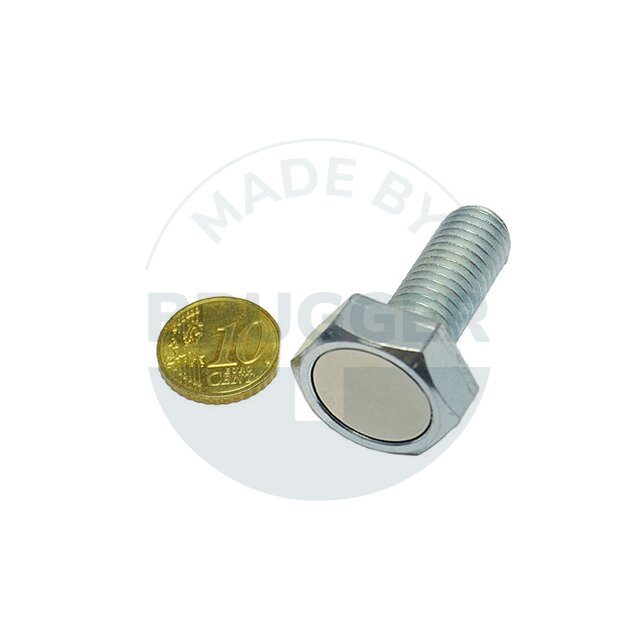

FG024NdAG16v-00
M16x30
100/-1
24
145
86
80
Numéro d'article:
FG024NdAG16v-00
Filetage MxL:
M16x30
h mm:
100/-1
SW mm:
24
Force d'adhérence* N:
145
Poids g:
86
Température °C:
80

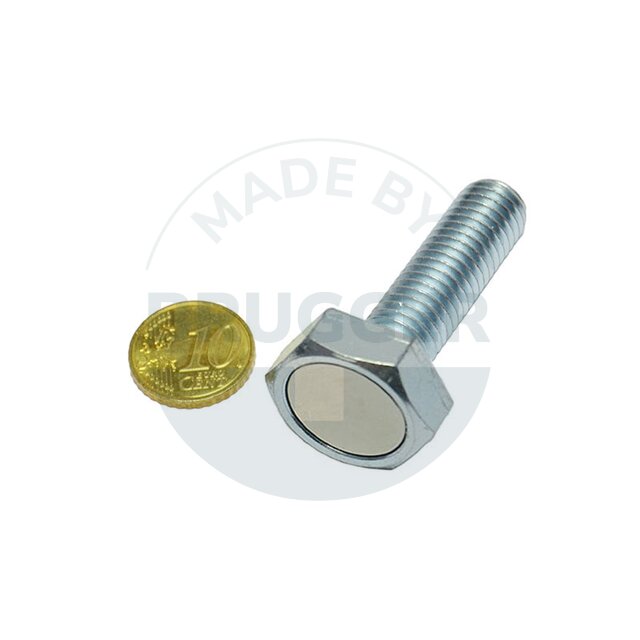

FG024NdAG16v-01
M16x40
100/-1
24
145
100
80
Numéro d'article:
FG024NdAG16v-01
Filetage MxL:
M16x40
h mm:
100/-1
SW mm:
24
Force d'adhérence* N:
145
Poids g:
100
Température °C:
80

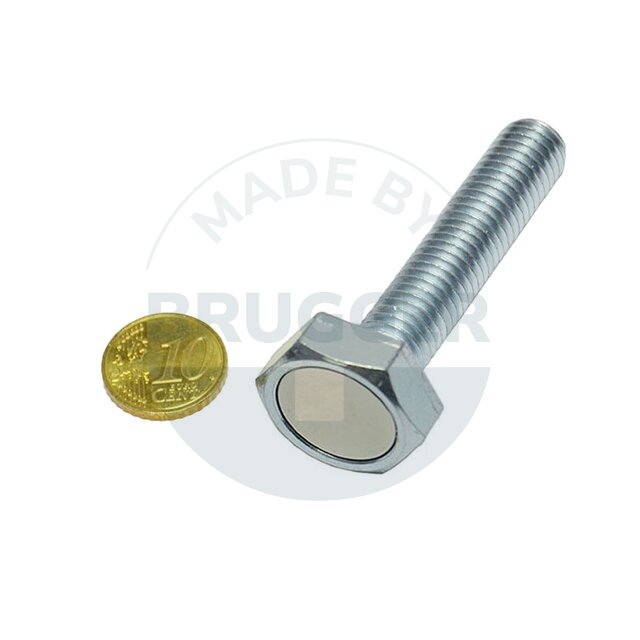

FG024NdAG16v-02
M16x50
100/-1
24
145
117
80
Numéro d'article:
FG024NdAG16v-02
Filetage MxL:
M16x50
h mm:
100/-1
SW mm:
24
Force d'adhérence* N:
145
Poids g:
117
Température °C:
80
FG024NdAG16v-03
M16x60
100/-1
24
145
133
80

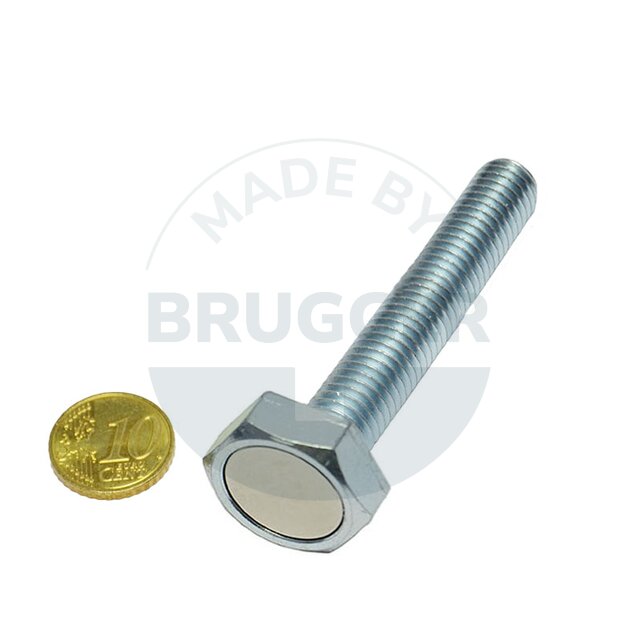

Numéro d'article:
FG024NdAG16v-03
Filetage MxL:
M16x60
h mm:
100/-1
SW mm:
24
Force d'adhérence* N:
145
Poids g:
133
Température °C:
80

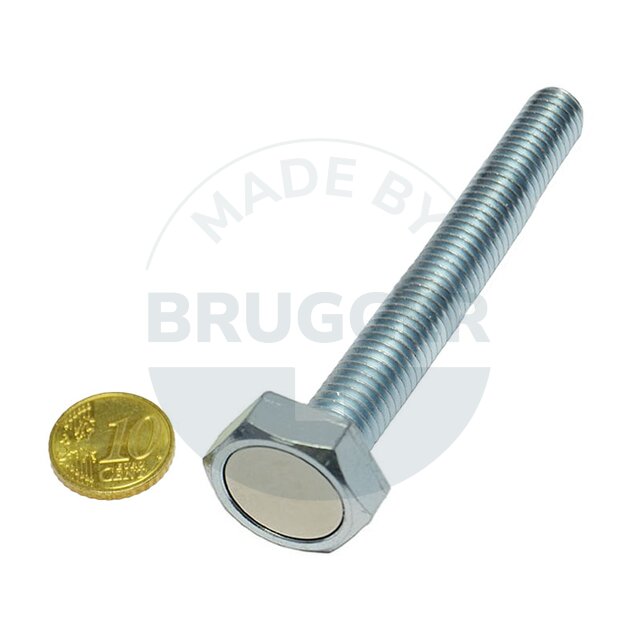

FG024NdAG16v-04
M16x80
100/-1
24
145
165
80
Numéro d'article:
FG024NdAG16v-04
Filetage MxL:
M16x80
h mm:
100/-1
SW mm:
24
Force d'adhérence* N:
145
Poids g:
165
Température °C:
80
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
