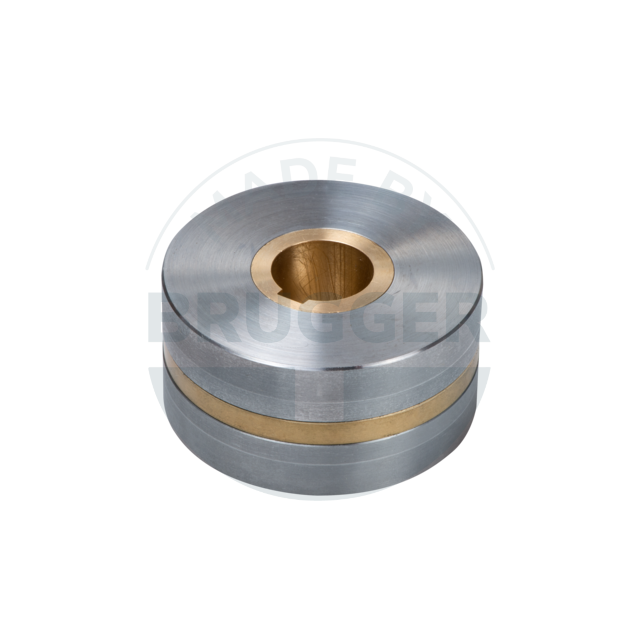

Galets magnétiques en Néodyme-Fer-Bore (NdFeB)

Galets magnétiques avec pas bipolaire en NdFeB, alésage avec tolérance d'ajustement H7 et rainure

NOTE SUR LE PRODUIT :
Les galets magnétiques, également appelés galets magnétiques, sont spécialement adaptés au transport de tôles, de tubes et de profils en matériaux ferromagnétiques. Elles offrent une solution fiable pour le transport suspendu et couché, même dans des conditions difficiles. Grâce à leur force d'attraction magnétique, elles attirent la pièce métallique à transporter et assurent la fonction d'un rouleau de pression.

Fiche technique

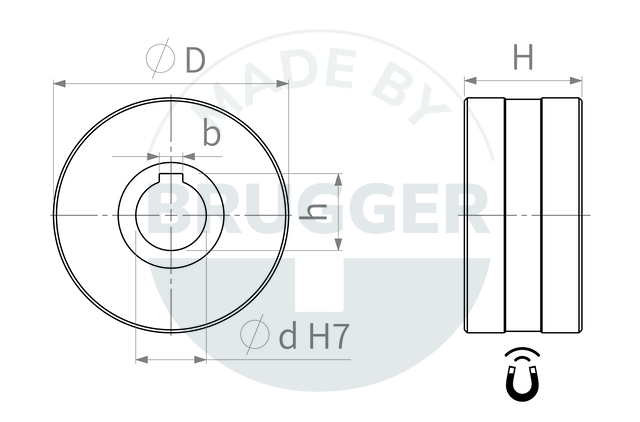

Numéro d'articleD mmd mmH mmb mmh mmForce d'adhérence* NTempérature °C
HRZ2525+0.1/-0.1816+0.5/-0.538,645100 Télécharger le fichier CAD

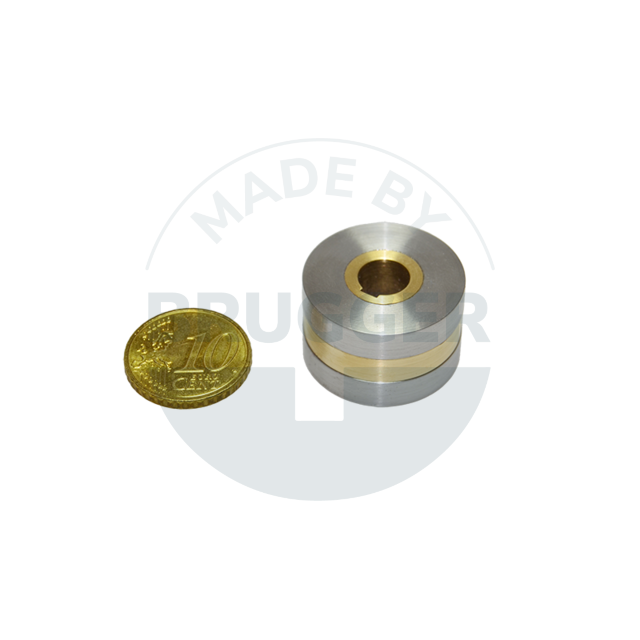

Numéro d'article: HRZ25
D mm: 25+0.1/-0.1
d mm: 8
H mm: 16+0.5/-0.5
b mm: 3
h mm: 8,6
Force d'adhérence* N: 45
Température °C: 100
HRZ3232+0.1/-0.11018+0.5/-0.5411,165100 Télécharger le fichier CAD

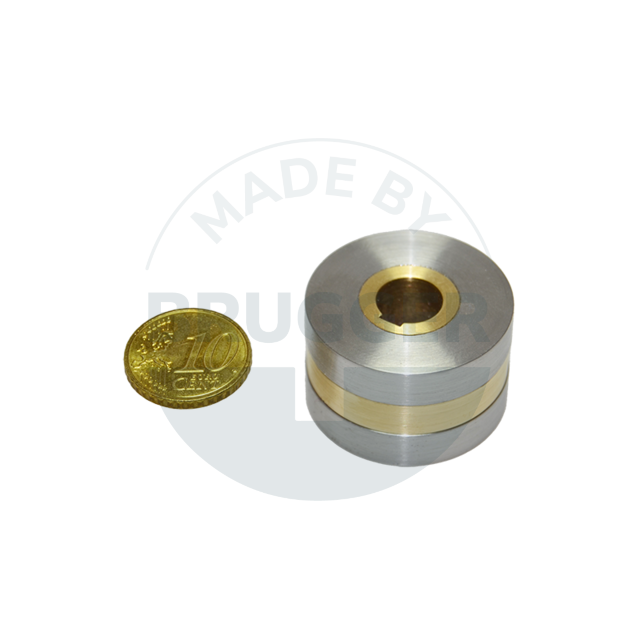

Numéro d'article: HRZ32
D mm: 32+0.1/-0.1
d mm: 10
H mm: 18+0.5/-0.5
b mm: 4
h mm: 11,1
Force d'adhérence* N: 65
Température °C: 100
HRZ4040+0.1/-0.11220+0.5/-0.5413,190100 Télécharger le fichier CAD

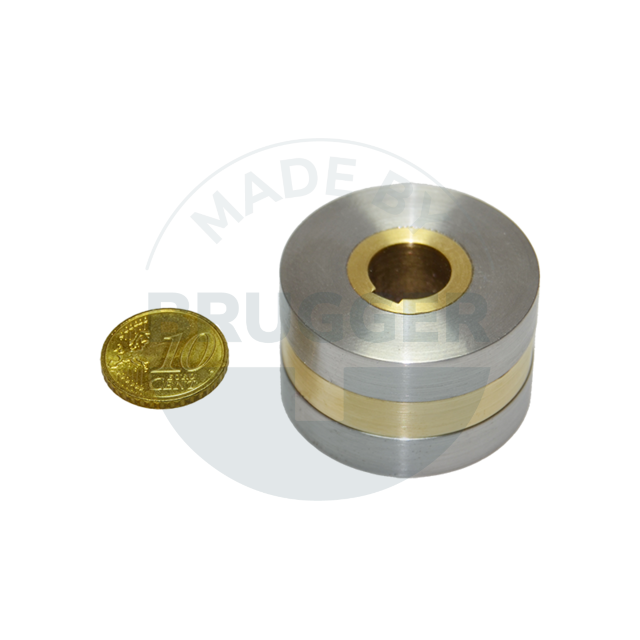

Numéro d'article: HRZ40
D mm: 40+0.1/-0.1
d mm: 12
H mm: 20+0.5/-0.5
b mm: 4
h mm: 13,1
Force d'adhérence* N: 90
Température °C: 100
HRZ5050+0.1/-0.11625+0.5/-0.5517,3140100 Télécharger le fichier CAD

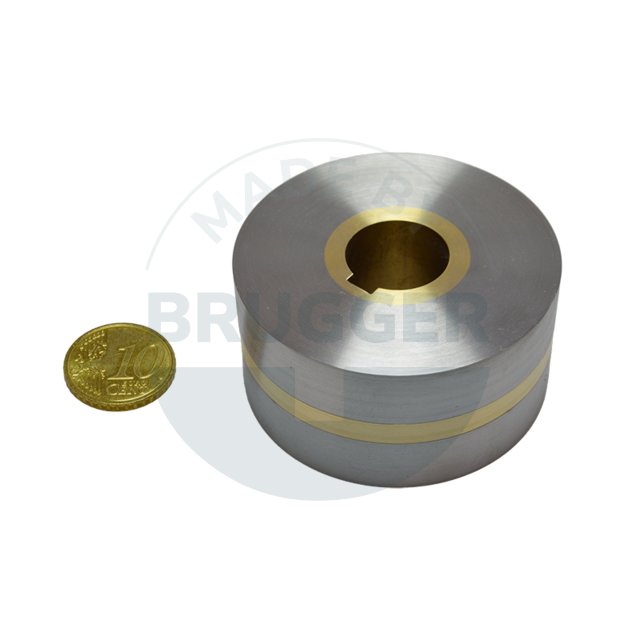

Numéro d'article: HRZ50
D mm: 50+0.1/-0.1
d mm: 16
H mm: 25+0.5/-0.5
b mm: 5
h mm: 17,3
Force d'adhérence* N: 140
Température °C: 100
HRZ6363+0.15/-0.152032+0.5/-0.5621,7270100 Télécharger le fichier CAD

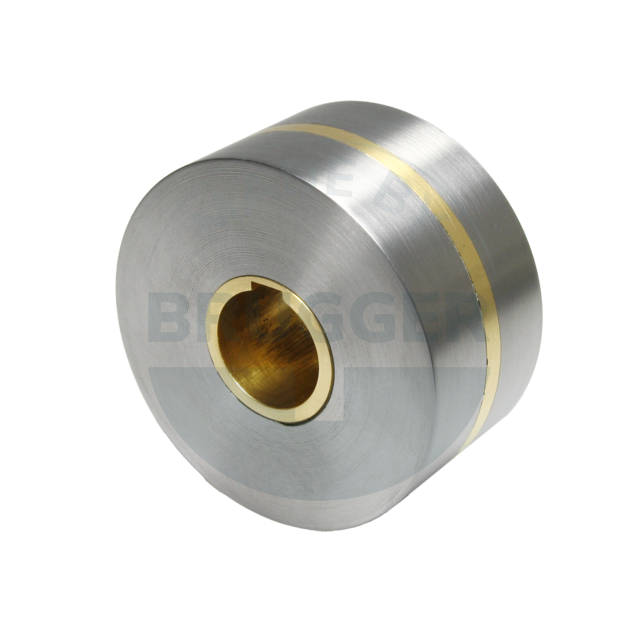

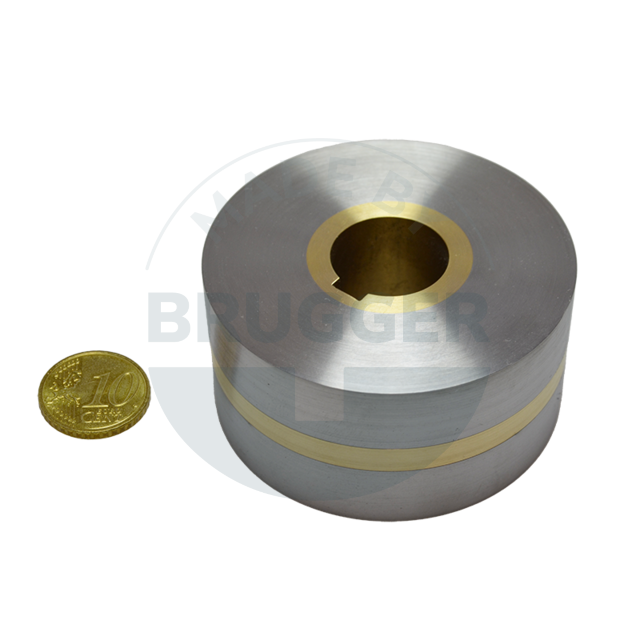

Numéro d'article: HRZ63
D mm: 63+0.15/-0.15
d mm: 20
H mm: 32+0.5/-0.5
b mm: 6
h mm: 21,7
Force d'adhérence* N: 270
Température °C: 100
HRZ8080+0.15/-0.152540+0.5/-0.5826,7380100 Télécharger le fichier CAD

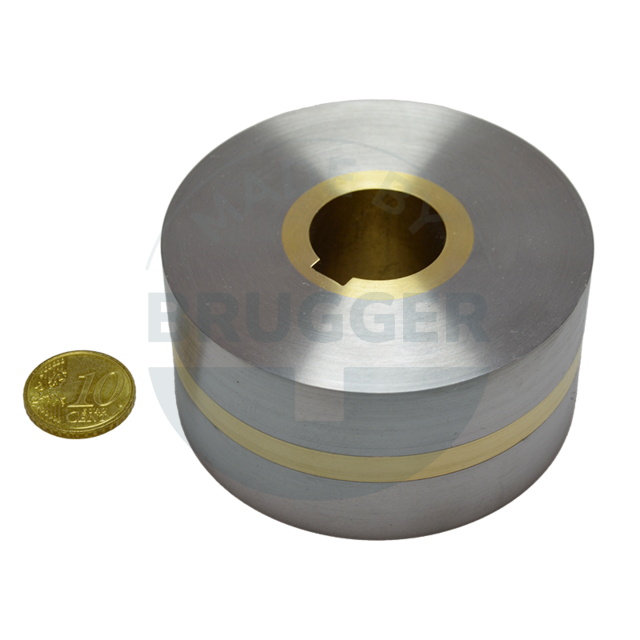

Numéro d'article: HRZ80
D mm: 80+0.15/-0.15
d mm: 25
H mm: 40+0.5/-0.5
b mm: 8
h mm: 26,7
Force d'adhérence* N: 380
Température °C: 100
HRZ100100+0.2/-0.23050+0.5/-0.5831,7580100 Télécharger le fichier CAD

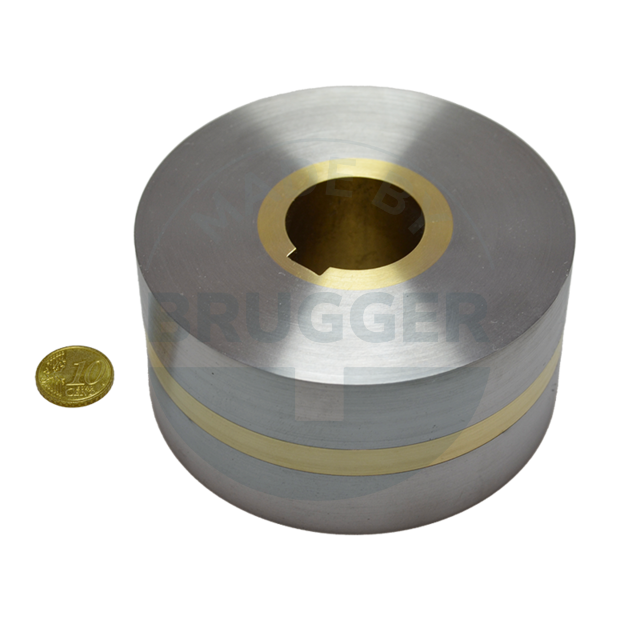

Numéro d'article: HRZ100
D mm: 100+0.2/-0.2
d mm: 30
H mm: 50+0.5/-0.5
b mm: 8
h mm: 31,7
Force d'adhérence* N: 580
Température °C: 100
HRZ125125+0.2/-0.24062+0.5/-0.51242,11 000100 Télécharger le fichier CAD

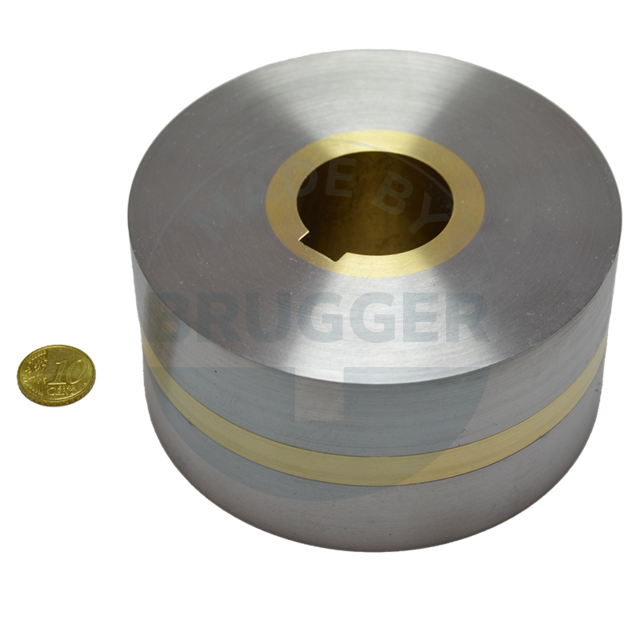

Numéro d'article: HRZ125
D mm: 125+0.2/-0.2
d mm: 40
H mm: 62+0.5/-0.5
b mm: 12
h mm: 42,1
Force d'adhérence* N: 1 000
Température °C: 100
HRZ160160+0.25/-0.255080+0.5/-0.51452,61 800100 Télécharger le fichier CAD

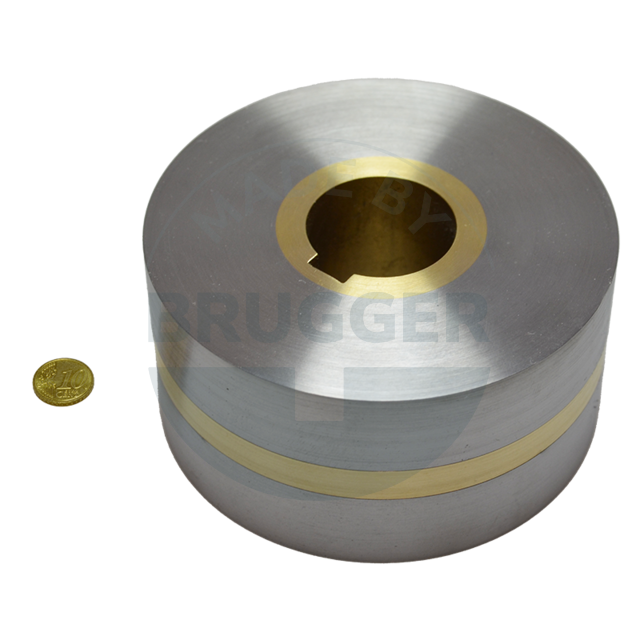

Numéro d'article: HRZ160
D mm: 160+0.25/-0.25
d mm: 50
H mm: 80+0.5/-0.5
b mm: 14
h mm: 52,6
Force d'adhérence* N: 1 800
Température °C: 100

* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
