Aimants grappin plats en Aluminium-Nickel-Cobalt (AlNiCo)

Aimants grappin plats en AlNiCo, boîtier en acier, avec perçage et abaissement, galvanisés

Fiche technique
Numéro d'articleD mmd mmd1 mmH mmForce d'adhérence* NPoids gTempérature °C
F1919.1 +0.5/-0.53,7 8,7 7,5 +0.5/-0.53017200 Télécharger le fichier CAD
Aimant à pot boîtier en acier avec trou et lamage galvanisé 19mm en AlNiCo | © Brugger GmbH
Numéro d'article: F19
D mm: 19.1 +0.5/-0.5
d mm: 3,7
d1 mm: 8,7
H mm: 7,5 +0.5/-0.5
Force d'adhérence* N: 30
Poids g: 17
Température °C: 200
F2928.6 +1/-14,8 10,5 8,5 +0.5/-0.54043200 Télécharger le fichier CAD

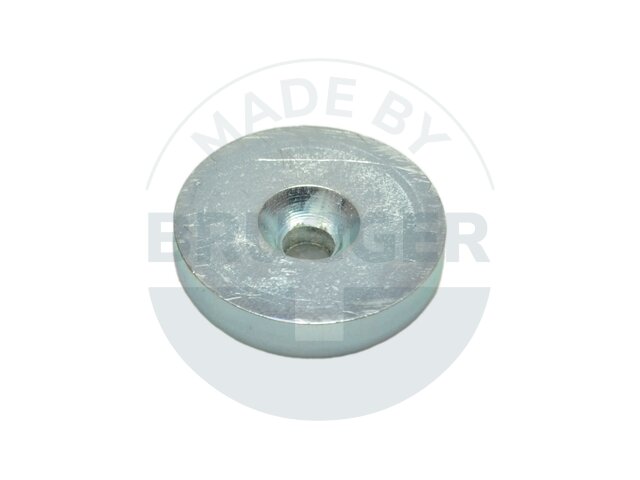

Aimant à pot boîtier en acier avec trou et lamage galvanisé 29mm en AlNiCo | © Brugger GmbH
Numéro d'article: F29
D mm: 28.6 +1/-1
d mm: 4,8
d1 mm: 10,5
H mm: 8,5 +0.5/-0.5
Force d'adhérence* N: 40
Poids g: 43
Température °C: 200
F3838.1 +1/-14,8 10,5 10,4 +0.3/-0.38082200 Télécharger le fichier CAD
Aimant à pot boîtier en acier avec trou et lamage galvanisé 38mm en AlNiCo | © Brugger GmbH
Numéro d'article: F38
D mm: 38.1 +1/-1
d mm: 4,8
d1 mm: 10,5
H mm: 10,4 +0.3/-0.3
Force d'adhérence* N: 80
Poids g: 82
Température °C: 200

* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
