Aimants grappin plats en NdFeB, boitier en acier inoxydable, avec filetage intérieur, surface d'adhérence caoutchoutée
INFORMATIONS PRODUIT: Système magnétique avec boîtier en acier inoxydable et un puissant aimant en néodyme. Cette gamme de produit a une force magnétique plus profonde que les aimants grappin plats classiques. Deux surfaces fraisées sur la circonférence permettent de fixer le système avec un outil. La surface d‘adhérence est surmoulée avec un caoutchouc dur (TPE) qui protège l‘aimant des coups. En même temps le caoutchouc absorbe le bruit.
Topfmagnete ø10mm aus NdFeB, Edelstahlgehäuse, mit Innengewinde, Haftfläche gummiert
Numéro d'article:
FG010NdA-04rh00
D mm:
10 +0.2/-0.2
H mm:
14 +0.2/-0.2
Filetage MxL:
M4x4
SW mm:
8
b mm:
4
Force d'adhérence* N:
9,5
Poids g:
6,1
Température °C:
80
FG013NdA-06rh00
13 +0.2/-0.2
16 +0.2/-0.2
M6x6
11
4
15
12
80
Topfmagnete ø13mm aus NdFeB, Edelstahlgehäuse, mit Innengewinde, Haftfläche gummiert
Numéro d'article:
FG013NdA-06rh00
D mm:
13 +0.2/-0.2
H mm:
16 +0.2/-0.2
Filetage MxL:
M6x6
SW mm:
11
b mm:
4
Force d'adhérence* N:
15
Poids g:
12
Température °C:
80
FG016NdA-06rh00
16 +0.2/-0.2
18 +0.2/-0.2
M6x8
13
5
23
22
80

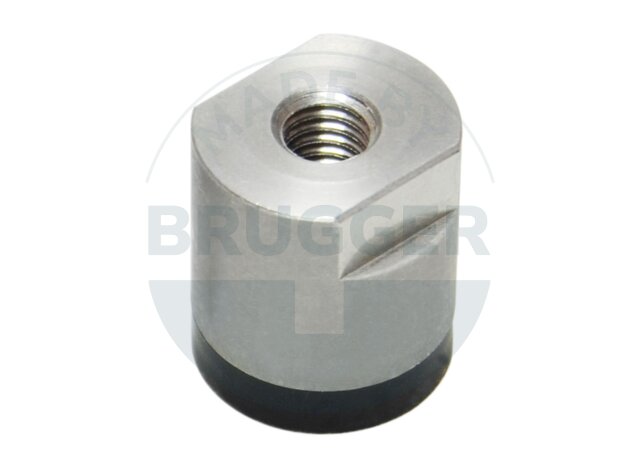

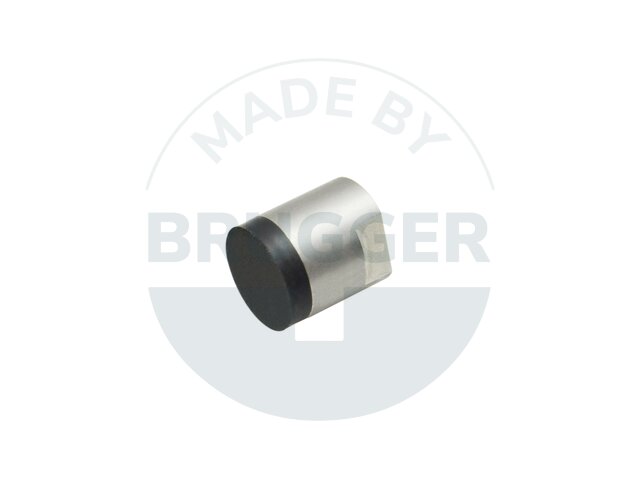

Topfmagnete ø16mm aus NdFeB, Edelstahlgehäuse, mit Innengewinde, Haftfläche gummiert
Numéro d'article:
FG016NdA-06rh00
D mm:
16 +0.2/-0.2
H mm:
18 +0.2/-0.2
Filetage MxL:
M6x8
SW mm:
13
b mm:
5
Force d'adhérence* N:
23
Poids g:
22
Température °C:
80
FG020NdA-08rh00
20 +0.2/-0.2
20 +0.2/-0.2
M8x8
17
7
46
39
80
Topfmagnete ø20mm aus NdFeB, Edelstahlgehäuse, mit Innengewinde, Haftfläche gummiert
Numéro d'article:
FG020NdA-08rh00
D mm:
20 +0.2/-0.2
H mm:
20 +0.2/-0.2
Filetage MxL:
M8x8
SW mm:
17
b mm:
7
Force d'adhérence* N:
46
Poids g:
39
Température °C:
80
FG025NdA-08rh00
25 +0.2/-0.2
20 +0.2/-0.2
M8x8
21
7
95
64
80
Topfmagnete ø25mm aus NdFeB, Edelstahlgehäuse, mit Innengewinde, Haftfläche gummiert
Numéro d'article:
FG025NdA-08rh00
D mm:
25 +0.2/-0.2
H mm:
20 +0.2/-0.2
Filetage MxL:
M8x8
SW mm:
21
b mm:
7
Force d'adhérence* N:
95
Poids g:
64
Température °C:
80
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
