Aimants grappin plats en Samarium-Cobalt (SmCo)

Aimants en pot en SmCo, boîtier en acier inoxydable, avec alésage cylindrique, jusqu'à 350°C

NOTE SUR LE PRODUIT
Cet aimant en pot établit de nouvelles normes en matière de résistance à la chaleur et de puissance. Le noyau en samarium cobalt (SmCo) très performant garantit une force d'adhérence exceptionnelle, même à des températures allant jusqu'à 350 °C.
Le boîtier robuste en acier inoxydable protège l'aimant des influences extérieures et lui assure une longue durée de vie. L'alésage cylindrique intégré permet un montage simple et sûr dans différentes applications.

Idéal pour :

  • Applications à haute température
  • Processus de fabrication industrielle
  • Manipulation de matériaux dans des conditions extrêmes
Comme alternative au standard, nous proposons également des solutions individuelles :
" tailles et longueurs de filetage alternatives
" Enveloppe en acier inoxydable 1.4301 ou 1.4571

Fiche technique
Numéro d'articleD mmd mmd1 mmH mmh mmForce d'adhérence* NPoids gTempérature °C
F16-SCCVAHT16 +0.1/-0.13,5 +0.1/-0.16 +0.1/-0.14,5 +0.1/-0.13415,8350 Télécharger le fichier CAD
Aimant à pot en SmCo boîtier en acier inoxydable avec alésage cylindrique jusqu'à 350°C 16mm | © Brugger GmbH

Topfmagnete ø16mm, aus SmCo, Edelstahlgehäuse, mit Zylinderbohrung, bis 350°C

Numéro d'article: F16-SCCVAHT
D mm: 16 +0.1/-0.1
d mm: 3,5 +0.1/-0.1
d1 mm: 6 +0.1/-0.1
H mm: 4,5 +0.1/-0.1
h mm: 3
Force d'adhérence* N: 41
Poids g: 5,8
Température °C: 350
F20-SCCVAHT20 +0.1/-0.14,5 +0.1/-0.18 +0.1/-0.16 +0.1/-0.13,56013350 Télécharger le fichier CAD

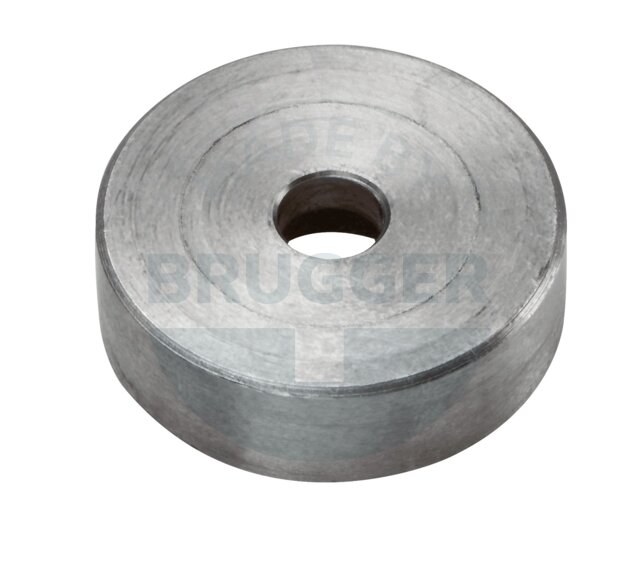

Aimant à pot en SmCo boîtier en acier inoxydable avec alésage cylindrique jusqu'à 350°C 20mm | © Brugger GmbH

Topfmagnete ø20mm, aus SmCo, Edelstahlgehäuse, mit Zylinderbohrung, bis 350°C

Numéro d'article: F20-SCCVAHT
D mm: 20 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
d1 mm: 8 +0.1/-0.1
H mm: 6 +0.1/-0.1
h mm: 3,5
Force d'adhérence* N: 60
Poids g: 13
Température °C: 350
F25-SCCVAHT25 +0.1/-0.14,5 +0.1/-0.18 +0.1/-0.17 +0.2/-0.248024350 Télécharger le fichier CAD
Aimant à pot en SmCo boîtier en acier inoxydable avec alésage cylindrique jusqu'à 350°C 25mm | © Brugger GmbH

Topfmagnete ø25mm, aus SmCo, Edelstahlgehäuse, mit Zylinderbohrung, bis 350°C

Numéro d'article: F25-SCCVAHT
D mm: 25 +0.1/-0.1
d mm: 4,5 +0.1/-0.1
d1 mm: 8 +0.1/-0.1
H mm: 7 +0.2/-0.2
h mm: 4
Force d'adhérence* N: 80
Poids g: 24
Température °C: 350
F32-SCCVAHT32 +0.1/-0.15,5 +0.1/-0.111 +0.1/-0.17 +0.2/-0.2420039350 Télécharger le fichier CAD
Aimant à pot en SmCo boîtier en acier inoxydable avec alésage cylindrique jusqu'à 350°C 32mm | © Brugger GmbH

Topfmagnete ø32mm, aus SmCo, Edelstahlgehäuse, mit Zylinderbohrung, bis 350°C

Numéro d'article: F32-SCCVAHT
D mm: 32 +0.1/-0.1
d mm: 5,5 +0.1/-0.1
d1 mm: 11 +0.1/-0.1
H mm: 7 +0.2/-0.2
h mm: 4
Force d'adhérence* N: 200
Poids g: 39
Température °C: 350
F40-SCCVAHT40 +0.1/-0.15,5 +0.1/-0.110,5 +0.1/-0.18 +0.2/-0.2442075350 Télécharger le fichier CAD
Aimant à pot en SmCo boîtier en acier inoxydable avec alésage cylindrique jusqu'à 350°C 40mm | © Brugger GmbH

Topfmagnete ø40mm, aus SmCo, Edelstahlgehäuse, mit Zylinderbohrung, bis 350°C

Numéro d'article: F40-SCCVAHT
D mm: 40 +0.1/-0.1
d mm: 5,5 +0.1/-0.1
d1 mm: 10,5 +0.1/-0.1
H mm: 8 +0.2/-0.2
h mm: 4
Force d'adhérence* N: 420
Poids g: 75
Température °C: 350

* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
