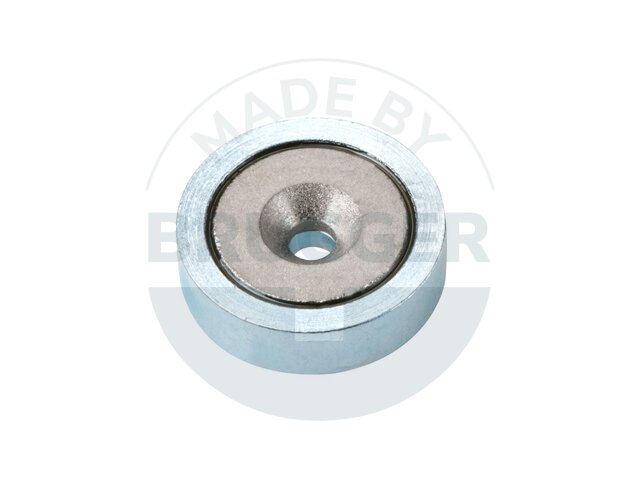

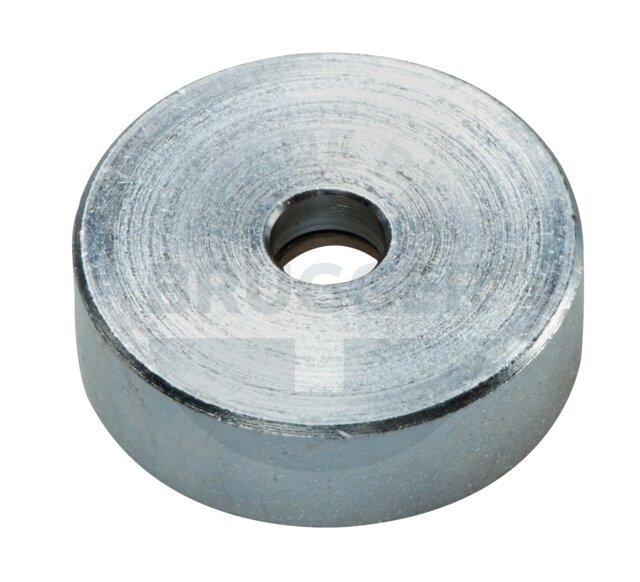

Aimants grappin plats en SmCo, boîtier en acier, avec perçage et abaissement, galvanisés, jusqu'à 280°C
En alternative aux produits standard, nous proposons aussi des produits spécifiques à vos besoins: » Option une meilleure protection à la corrosion par un revêtement zingué noir (tenue jusqu'à 720 heures au brouillard salin, selon le type d'aimant)
Flachgreifer ø16mm aus SmCo, mit Bohrung und Senkung, verzinkt, bis 280°C
Numéro d'article:
F16-SCCvT
D mm:
16 +0.1/-0.1
d mm:
3,5 +0.1/-0.1
d1 mm:
6,6 +1/0
H mm:
4,5 +0.1/-0.1
Force d'adhérence* N:
57
Poids g:
6
Température °C:
280
F20-SCCvT
20 +0.1/-0.1
4,5 +0.1/-0.1
9,3 +1/0
6 +0.1/-0.1
81
13
280
Flachgreifer ø20mm aus SmCo, mit Bohrung und Senkung, verzinkt, bis 280°C
Numéro d'article:
F20-SCCvT
D mm:
20 +0.1/-0.1
d mm:
4,5 +0.1/-0.1
d1 mm:
9,3 +1/0
H mm:
6 +0.1/-0.1
Force d'adhérence* N:
81
Poids g:
13
Température °C:
280
F25-SCCvT
25 +0.1/-0.1
4,5 +0.1/-0.1
9,2 +1/0
7 +0.1/-0.1
105
25
280
Flachgreifer ø25mm aus SmCo, mit Bohrung und Senkung, verzinkt, bis 280°C
Numéro d'article:
F25-SCCvT
D mm:
25 +0.1/-0.1
d mm:
4,5 +0.1/-0.1
d1 mm:
9,2 +1/0
H mm:
7 +0.1/-0.1
Force d'adhérence* N:
105
Poids g:
25
Température °C:
280
F32-SCCvT
32 +0.1/-0.1
5,5 +0.1/-0.1
11,5 +1/0
7 +0.1/-0.1
235
40
280
Flachgreifer ø32mm aus SmCo, mit Bohrung und Senkung, verzinkt, bis 280°C
Numéro d'article:
F32-SCCvT
D mm:
32 +0.1/-0.1
d mm:
5,5 +0.1/-0.1
d1 mm:
11,5 +1/0
H mm:
7 +0.1/-0.1
Force d'adhérence* N:
235
Poids g:
40
Température °C:
280
F40-SCCvT
40 +0.1/-0.1
5,5 +0.1/-0.1
11,5 +1/0
8 +0.1/-0.1
540
75
280
Flachgreifer ø40mm aus SmCo, mit Bohrung und Senkung, verzinkt, bis 280°C
Numéro d'article:
F40-SCCvT
D mm:
40 +0.1/-0.1
d mm:
5,5 +0.1/-0.1
d1 mm:
11,5 +1/0
H mm:
8 +0.1/-0.1
Force d'adhérence* N:
540
Poids g:
75
Température °C:
280
* Les forces ont été déterminées à température ambiante sur une plaque polie en acier (S235JR selon DIN 10 025) d'une épaisseur de 10 mm (1kg~10N). Un écart allant jusqu'à -10% par rapport à la valeur indiquée est possible dans des cas exceptionnels. En général, la valeur est dépassée. Le type d'application (situation de montage, températures, contre-ancrage, etc.) influence parfois énormément les forces. Les valeurs indiquées sont données à titre indicatif. Demandez conseil à nos experts.
